（4）表面波滤波器，1965年以来，国内外对固体表面传播表面弹性波及其应用开始大力研究，出现了许多利用表面波的电子学器件，压电陶瓷表面波滤波器就是其中的一个典型器件，它的实现是在一个压电陶瓷基片上表面上，设置输入叉指换能器输出叉指换能器，由压电体表面的机电换能作用和叉指换能器的带通特性完成对电信号的滤波作用。

2、T、X型陶瓷滤波器的电气特性最常用的陶瓷滤波器是每节为三支谐振体构成的T型和X型两种电路。
1）阻抗特性  陶瓷滤波器的阻抗特性不仅影响通带衰减特性，而且对滤波器的稳定性和可靠性都有很大影响。

T型滤波器的特性阻抗

两臂阻抗

式中FS1为串臂Z1的串联谐振频率；FP1为串臂Z1的并联谐振频率；FS2为并臂Z2的串联谐振频率；FP2为并臂Z2的并联谐振频率；C01为串臂谐振体静电容；C02为并臂谐振体静电容。

X型滤波器特性阻抗

式中Z1、Z2意义与T型滤波器的特性阻抗公式相同。

2）衰减特性  T型电路和X型电路，其阻带固有衰耗B与两臂阻抗的关系均为

把两臂阻抗Z1、Z2关系式代入上式，则有

由式（5.1-3）可知，当F=FS2、F=FP1时，滤波器的阻带出现两个衰减峰。图5.1-15示出滤波器在匹配状态下传输的衰减特性。

由多节数组成滤波器的总衰减，是由各节滤波器衰减的叠加而得到。

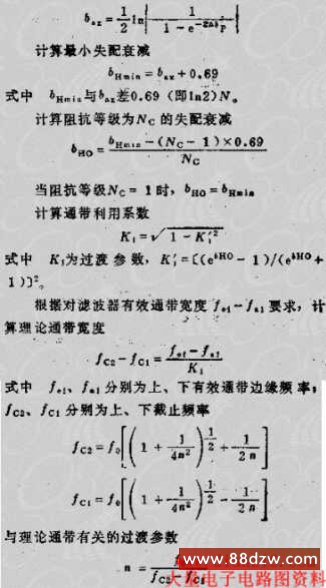

3）通带计算  根据通带波动角BP要求值，计算反射衰减

式中F0为滤波器的中心频率。

4）节间等效合并  实用滤波器，往往是由两节或多节T型电路或X型电路连接起来，以满足技术指标要求，为节省元件，节之间可进行等效合并。

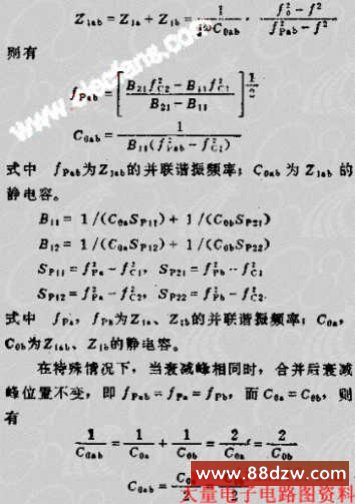

（1）T型节复合时计算  两节T型电路的连接如图5.1-16所示，Z1A和Z2%B近似等效代替，即在通带内应满足代替条件，即代替元件与被代替元件应当近似等效：

图5.1-16  两节T型电路连拉图

可知，衰减峰相同的节合并后，衰减峰位置不变，而静电容要小一半。
