　　（1）冷冻水系统 冷冻泵夏天供冷水，冬天供热水，以满足冬夏室内的不同要求，相应控制模式稍有差别。

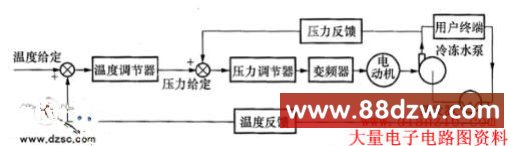

　　1）制冷模式下的冷冻水控制系统。此模式下的冷冻水出水温度取决于蒸发器的运行参数（一般为7℃），控制冷冻水回水温度即可控制温差，循环水流量控制通过冷冻水泵出口压力来实现，系统由压力反馈、温度反馈、温度、压力调节器和变频器组成，其控制原理框图如图1所示。

　　外环为温度控制环，内环为压力流量控制环，回水温度给定与实际回水温度的偏差，经温度调节器运算后，作为内环压力给定；压力给定与实际循环水压力的偏差，经温度调节器运算后，作为内环压力给定；压力给定与实际循环水压力的偏差，经压力调节器运算后，作为变频器的频率设定信号。通过此系统，可把冷冻水回水温度控制在一个设定的温度（例如12℃），使冷冻水泵的转速相应于热负荷的变化而变化。

　　2）制热模式下的冷冻水控制系统。此模式是中央空调中热泵运行（即中央空调冬天制热）时冷冻水泵系统的控制方案，它与制冷模式相比，只是在回水温度给定与实际回水温度有偏差时，温度调节器运算后的压力给定调节方向发生了变化，所以对制冷模式下的温度调节器的比例环节中的比例系数取反（使调节器作用方向变化），即成为制热模式下的冷冻水控制系统。

　　（2）冷却水系统 取冷却塔冷凝器两侧水的温差作为控制参数,采用压力反馈、温度反馈、温度、压力调节器和变频器组成双闭环控制系统，其控制原理框图如图2 所示。

　　外环为温差控制环，内环为压力流量控制环，温差给定与实际温差的偏差，经温度调节器运算后，作为内环压力给定；压力给定与实际循环水压力的偏差，经压力调节器运算后，作为变频器的频率设定信号。通过此系统，可把冷却水温差控制在一个设定的温差值（如5℃），使冷却水泵的转速相应于热负荷的变化而变化，使系统在满足空调主机工况不变条件下，冷却水系统节能最大。
