　　（1）特点 由日本东京AREX株式会社研制成功并已批量投产的超能士SMX系列变频器产品，早于20世纪80年代末90年代初进入中国，已有十多年之久，在国内频有声望，有一定占有量，因其具有独特超凡的高效节能功效，深受广大用户的欢迎和青睐，并在国外三十多个国家（包括中国）已申请专利，市场面向世界各国，且销售量逐年递增。

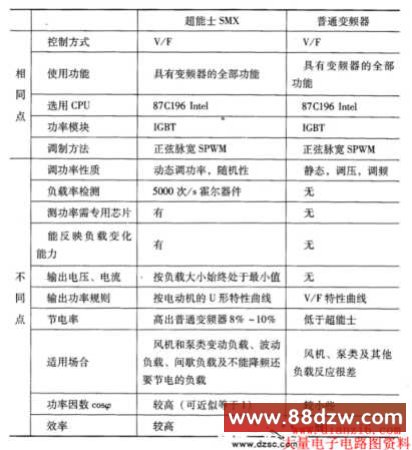

　　超能士SMX是个变频器，但与普通变频器有所不同，见表1。

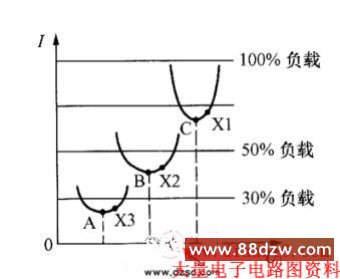

　　（2）电动机U形特性曲线（见图1） 电动机在工作时其负载率β是时刻在变动的，在不同卩值时都有个最经济的工作点A、B、C，即最小功率输出点，可是在这些点运行是不稳定的，略向右偏则为稳定区工作，即X1、X2、X3各点。同时，A、B、C各点的左边属不稳定王作区，不能采用，这就是动态调功率。这样不但输出功率随负载率随机自动跟踪，始终处于最小的电压、电流值，同时运行电动机的功率因数cosp值及功率也处较高状态。这是超能士SMX变频器独特之处，也是在相同工况条件下，能多节电8%～10%的原因所在。一般通用变频器无此功能，所以节电率略低于超能士SMX变频器。虽然通用变频器也有自动节电运行程序，但它只是降低输出电压，特别适用风机、水泵一类，其二次方减转矩负载见图2。在此变频器输出特性上运行对节能有一定的作用，但不如超能士，至少它没有与负载的变动相联系，而且当频率恒定时，电压对应也是恒定的，所以这是个静态的功率调节。

　　（3）超能士SMX变频器在恒压供水中的应用 近一个时期以来，恒压供水非常时尚，经采用后，能节约初投资，减少占地面积，防止水质的二次污染，减少维修费用等，所以应用十分广泛。恒压供水时，需自动维持水压的稳定，但水的流量是随时变化的，电动机的输出功率也是变化的，即P∝o，也就是说负载率β是变化的。因此，选用超能士SMX变频器后，以SMX为主加上相应的外围部件，能形成一个具有动态在线节能的自动恒压供水系统，能产生更好的节电效果，更能节省开支，获得更大的经济效益。值得注意的是，现在超能士SMX变频器的价格已降到与日本通用变频器相同，甚至还低些。
