变频调速系统的框图

[09-12 11:26:03]   来源:http://www.88dzw.com  电路基础   阅读:8367

文章摘要:空气压缩机的变频调速系统通常以输出压力作为控制对象,如图1 所示。由压力传感器取出的反馈信号,接至PID调节器,与预置的压力给定信号相比较,经PID调节后的综合信号接至变频器的输人给定端,从而按压力的变动量决定电动机的工作频率和转速的大小,实现自动调节。如果有的变频器本身具有PID调节功能时,则不需外加PID调节器。

变频调速系统的框图,标签:电子电路基础,模拟电路基础,http://www.88dzw.com

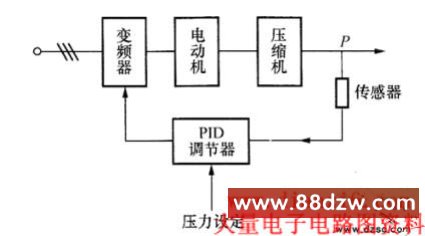

  空气压缩机的变频调速系统通常以输出压力作为控制对象,如图1 所示。

  由压力传感器取出的反馈信号,接至PID调节器,与预置的压力给定信号相比较,经PID调节后的综合信号接至变频器的输人给定端,从而按压力的变动量决定电动机的工作频率和转速的大小,实现自动调节。如果有的变频器本身具有PID调节功能时,则不需外加PID调节器。

压缩机的变频调速节能框图
