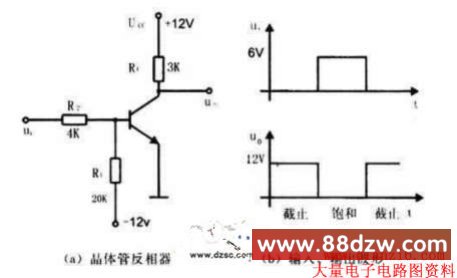

晶体管无触点开关_晶体管反相器的工作原理图,标签:电子电路基础,模拟电路基础,http://www.88dzw.com晶体管反相器是一种很简单的无触点开关。下图是晶体管反相器的工作原理图,图a是基本电路,图b是输入、输出波形。
图: 晶体管反相器的工作原理图
当无输入信号(即输入端为零电位)时,晶体管截止,输出端电位接近Ucc,这时相当于开关断开的情况。
当输入端加上信号(例如为+6V)时,晶体管处于饱和状态,输出端电位近似为零,电源电压机几乎全部在Rc上。这时相当于开关接通的情况。
由此可见,晶体管输入端状态和输出端状态刚好相反:输入为高电位时,输出为低电位;输入为低电位时,输出为高电位;所以可称之为反相器。又因为它相当于一个没有机械触点的开关,所以属于无触点开关。
欢迎转载,信息来自(www.88dzw.com)
