三点式振荡电路-LC三点式振荡器工作原理

[09-12 11:25:39]   来源:http://www.88dzw.com  电路基础   阅读:8873

文章摘要:三点式振荡电路放大器可由分立元件构成单级或多级放大电路,也可用集成运放组成同相或反相比例放大电路。Z1、Z2、Z3表示纯电抗元件或电抗网络。如下图。设:运算放大器的输出阻抗为ro,开环增益为AVO。则如果要使电路振荡,要求AF=1由此得:X1 + X2 + X3=0,即X1、X2为同类电抗,X3为与X1、X2相反种类的电抗。三点式振荡电路工作原理特性:(1)在LC振荡电路中,如果Z1、 Z2为电感,则Z3为电容,成为电感三点式振荡器;如果Z1、Z2为电容, 则Z3为电感,成为电容三点式振荡器。(2)两个相同性质电抗的连接点必须接放大器的同相端,(三极管为发射极);另一端接反相端(三极管为基极)

三点式振荡电路-LC三点式振荡器工作原理,标签:电子电路基础,模拟电路基础,http://www.88dzw.com

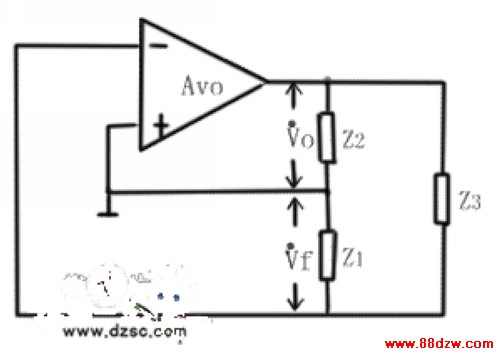

  三点式振荡电路放大器可由分立元件构成单级或多级放大电路,也可用集成运放组成同相或反相比例放大电路。Z1、Z2、Z3表示纯电抗元件或电抗网络。如下图。

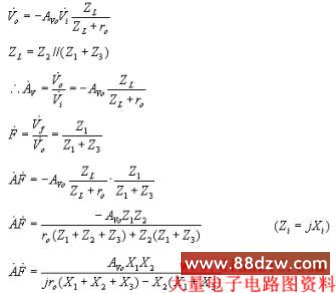

  设:运算放大器的输出阻抗为ro,开环增益为AVO。则



  如果要使电路振荡,要求AF=1

  由此得:X1 + X2 + X3=0,即X1、X2为同类电抗,X3为与X1、X2相反种类的电抗。

  三点式振荡电路工作原理特性:

  (1)在LC振荡电路中,如果Z1、 Z2为电感,则Z3为电容,成为电感三点式振荡器;如果Z1、Z2为电容, 则Z3为电感,成为电容三点式振荡器。

  (2)两个相同性质电抗的连接点必须接放大器的同相端,(三极管为发射极);另一端接反相端(三极管为基极)即所谓的射同基反的原则。

  (3)

  所以,当无接线错误而不起振时,可以增大或AVO的值(如更换b较大的三极管)。
