　　造成屏蔽体屏蔽效能降低的主要原因是缝隙。因此人们用缝隙的阻抗来衡量缝隙的屏蔽效能。缝隙的阻抗越小，屏蔽效能越高。

　　影响缝隙间阻抗的因素有：接触面积（接触点数）、接触面的材料（一般较软的材料接触电阻较小）、接触面的清洁程度、接触面上的压力（压力要足以使接触点穿透金属表层氧化层）和氧化腐蚀等。

　　在缝隙处填充导电弹性材料，消除不导电点可以解决这种屏蔽效能的降级。而这种弹性导电填充材料就是电磁密封衬垫。

　　任何导电的弹性材料都可以作为电磁密封衬垫使用，但必须具有较好的抗腐蚀性。按照这个原理制造的电磁密封衬垫，以及它们的优缺点如下表所示。

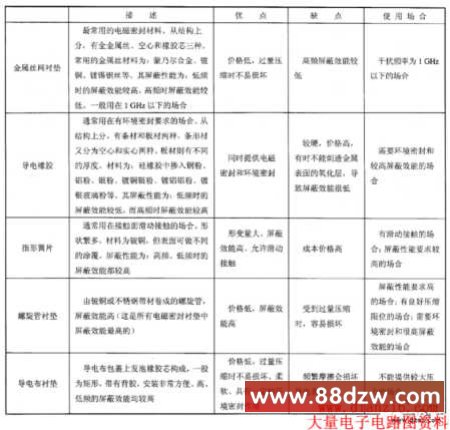

　　表 各种电磁密封衬垫

　　电磁密封衬垫的使用方法有正面压缩和滑动压缩两种。设计时尽量采用正面压缩方式，这样更经济。安装电磁密封衬垫时有以下几点要注意：

　　· 尽量采用槽安装，固定衬垫和限制过量压缩。

　　· 安装槽的形状有直槽和燕尾槽两种。直槽容易加工但衬垫容易掉出，燕尾槽则没有

　　这个问题。槽的高度一般为衬垫高度的15％左右，宽度要保证有足够的延展性。

　　· 将衬垫直接安装在法兰面之间是很简单的方法。但是要设置压缩限位机构，其目的是在发生过量压缩时不会导致衬垫永久性损坏。

　　· 将衬垫安装在直槽内时，衬垫需要固定。建议用非导电胶来加以固定：在紧固螺钉穿过的地方滴一小滴。虽然粘胶的地方不导电，但紧固螺钉起到了导电接触的作用。而且屏蔽效能比较稳定。

　　· 在接触外部环境部分需用非导电物质密封，以防止电解液进入到导电衬垫与屏蔽体接触面上。

　　· 只有指形簧片才允许滑动接触。

　　· 一般情况下，螺钉安装在衬垫内侧或外侧并不是十分重要，但是在屏蔽要求很高的场合，螺钉要安装在衬垫的外侧，防止螺钉穿透屏蔽箱，造成额外的泄漏。

　　· 紧固螺钉间距要适当，防止产生更大的缝隙。设计时法兰应尽量厚些，防止变形。
