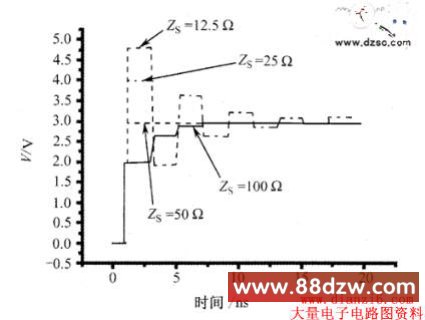

　　如图5所示，当源内阻小于传输线特性阻抗时会出现振铃，称为过载传输线；当源内阻大于传输线特性阻抗时会将信号上升沿拉长，称为欠载传输线；只有当二者相等时，多次反射才不会发生；最终的电压都稳定在3V，因为负载端开路。在第5章里将详细介绍为了排除源端反射所要采取的端接方法。

　　图5 源内阻变化时的接收端电压

　　
