  故障现象:长城皮卡汽车空调不制冷。

  故障诊断与排除:进行检查时,发现电磁离合器不吸合。直接给电磁离合器供电,电磁离合器吸合、断开均正常,从而说明故障在空调控制器上。

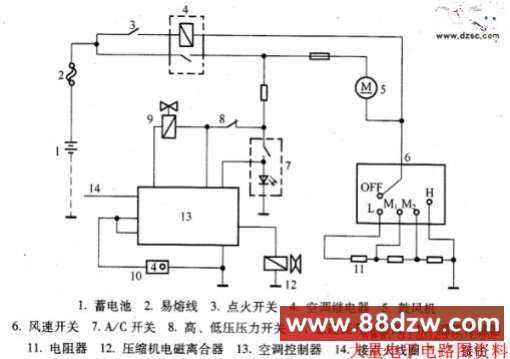

  该车型空调的高速制冷部分采用电子控制技术,其空调控制器采用五路信号输人和二路信号输出结构,与之相同或相近的车型有TJ7100、BJ2020等。空调系统制冷部分的控制电路如图所示。

  于是检查五路输入信号和二路输出信号。将温度传感器10及高、低压压力开关8用导线直接跨接,压缩机仍不工作。检查来自点火线圈的转速检测信号,发现该线被接在了点火线圈的“+”接柱上,而正常情况是应与“-”接柱相接。将导线调换后,试车,空调系统工作正常,故障排除。

  究其原因,由于更换点火线圈时,错误地将空调的转速检测信号线接在了点火线圈的“+”接柱上,从而造成上述故障。
