  1.门锁控制开关

  用万用表测量开关在不同位置时的工作状态,以判断开关好坏,然后做相应的修理。

  2.门锁控制继电器

  门锁控制继电器是由电子电路控制的继电器,它包括控制电路和继电器两个部分,为门锁执行器提供脉冲工作电流,因此也叫它为门锁定时器。检测时测量其输出状态,从而判断是否有故障,然后做相应的修理。

  3.门锁执行器

  门锁执行器有电磁铁机构、直流电机等。可以用直接通电的方法检查其是否有开锁和闭锁两种工作状态,判断其是否损坏。

  现以一汽花冠汽车为例,说明中控门锁的检查方法。

  (1)电动门锁基本检查

  1)将门锁手动控制开关转至锁止侧时,所有门锁应锁止;将门锁手动控制开关转至开启一侧时,所有的车门锁应开启。

  2)用钥匙锁止驾驶员侧车门锁时,所有的车门锁应锁止;用钥匙开启驾驶员侧车门锁时,所有的车门应开启。

  3)在驾驶员侧车窗打开的情况下,检查钥匙封闭防护功能。

  ①将钥匙插入点火开关锁孔。

  ②驾驶员侧车门打开的情况下,该侧车门锁在锁止侧时,检查该侧车门锁是否立即自动开启。

  ③将门锁手动控制开关转至锁止侧后,检查驾驶员侧车门锁是否立即自动开启。

  ④将车门锁锁止手柄置于锁止2s或更长时间,将驾驶员侧车门锁止,在无钥匙的情况下,关闭并锁止驾驶员侧车门,所有车门锁应自动开启。

  4)检查安仝功能

  ①关闭所有车门,打开驾驶员侧车窗,以便从车外控制车门锁。

  ②拔出点火钥匙,打开驾驶员侧车门,不用钥匙关闭并锁止车门。在上述条件下,即使从车外将门锁手动控制开关转至开启侧,车门锁也不开启。

  ③拔出点火钥匙,使用钥匙关闭并锁止驾驶员侧车门。在上述条件下,即使从车外将门锁手动控制开关转至开启侧,车门锁也不会开启。

  ④拔出点火钥匙,用无线门锁遥控器关闭并锁止驾驶员侧车门。在上述条件下,即使从车外将门锁手动控制开关转至开启侧,门锁也不会开启(仅用于带无线门锁遥控系统车型)。

  (2)检查驾驶员侧车门锁调节器

  1)检查车门钥匙锁止装置和开启开关的导通性。车门钥匙锁止装置和开启开关在锁止位置时,驾驶员侧车门锁调节器端子3与5间应导通:车门钥匙锁止装置和开启开关在OFF位置时,驾驶员侧车门锁调节器端子3与5间应不导通;车门钥匙锁止装置和开启开关在开启位置时,驾驶员侧车门锁调节器端子4与5间应导通。若导通性不符合要求,则应更换车门钥匙锁止装置和开启开关。驾驶员侧车门锁调节器连接器如图1所示。

  2)检查车门钥匙锁止装置和开启开关的工作情况。将蓄电池
正极与驾驶员侧车门锁调节器端子1相连,负极与端子2相连,驾驶员侧车门锁控制杆将移至锁止位置。将蓄电池正极与驾驶员侧车门锁调节器端子2相连,负极与端子1相连,驾驶员侧车门锁控制杆将移至开启位置。若不符合要求,则应更换车门钥匙锁止装置和开启开关。

  (3)检查右前车门锁调节器、左后车门锁调节器、右后车门锁调节器

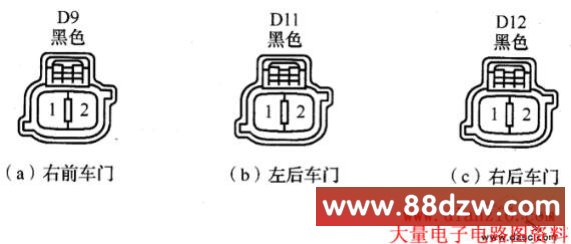

  将蓄电池正极与车门锁调节器端子1相连,负极与端子2相连,车门锁调节器控制杆将移至锁止位置。将蓄电池正极与车门锁调节器端子2相连,负极与端子I相连,车门锁调节器控制杆将移至开启位置。若不符合要求,则应更换车门锁调节器。右前车门锁调节器、左后车门锁调节器、右后车门锁调节器连接器如图2所示。
