特殊的医学电磁干扰问题
[09-12 11:16:38] 来源:http://www.88dzw.com 电路基础 阅读:8786次
文章摘要:电磁干扰还存在于医学电子装置中,如心电图仪(ECG)、脑电图仪(EEG)等。这些仪器要对从几微伏到几毫伏,并且存在严重干扰的信号进行处理。除了常见的电磁干扰问题,还有两个额外的问题需要解决:第一个问题是起搏器,这种高压电容放电装置(几千伏D用于使病人的心脏在停止搏动之后再次起跳。第二个问题则是关于500~2500kHz的高能射频电外仪的使用,这些在心电图仪(ECG)、脑电图仪(EEG)电极上的辐射部件只有几厘米大小。高达400~500W的射频功率能用到电极之间只有几厘米长的电路中。图显示的是适用于强静电和电磁场环境下的心电图仪(ECG)、脑电图仪(EEG)等生物电放大器的输入部分。起搏器和电外
特殊的医学电磁干扰问题,标签:电子电路基础,模拟电路基础,http://www.88dzw.com电磁干扰还存在于医学电子装置中,如心电图仪(ECG)、脑电图仪(EEG)等。这些仪器要对从几微伏到几毫伏,并且存在严重干扰的信号进行处理。除了常见的电磁干扰问题,还有两个额外的问题需要解决:第一个问题是起搏器,这种高压电容放电装置(几千伏D用于使病人的心脏在停止搏动之后再次起跳。第二个问题则是关于500~2500kHz的高能射频电外仪的使用,这些在心电图仪(ECG)、脑电图仪(EEG)电极上的辐射部件只有几厘米大小。高达400~500W的射频功率能用到电极之间只有几厘米长的电路中。
图显示的是适用于强静电和电磁场环境下的心电图仪(ECG)、脑电图仪(EEG)等生物电放大器的输入部分。起搏器和电外科设各都提供了电磁滤波器。当心电图仪(ECG),或是脑电图仪(EEG)的信号由频率为100Hz以下的基波组成时,RC滤波器就可以满是滤波要求。RC滤波器由六个电阻R1~R6,和四个电容C1~C4组成。且其为低通滤波器。

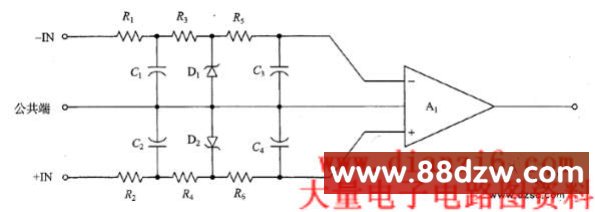

图 心电图仪/脑电图仪前置放大滤波器和起搏器的保护电路
起搏器的保护电路是由齐纳二极管和电源与放大器(A1)之间的一系列电阻构成的(R1-R3)和(R2-R4)。有时老化的氖辉光灯管也用来代替齐纳二极管(例如NE-2),不过这样做的缺点就是,它们的过载保护电压很高。
