　　超低噪声直流－直流变换器的条件归纳如下：

　　（1）输入侧返回到电源线路的噪声（背景噪声）应很低。

　　（2）输出噪声低，其峰－峰值为1mV左右。

　　（3）采用屏蔽效果非常好的金属外壳，降低辐射噪声。

　　（4）温度低到－ 40℃，纹波也不增大。采用电容吸收纹波的电路方式在低温时纹波电压增大，因此，采用与电容无关的电路方式最好。

　　（5）负载与电容的接线即使很长，共模噪声的影响也很小。

　　（6）变压器的一次与二次绕组间的耦合电容在20pF以下。

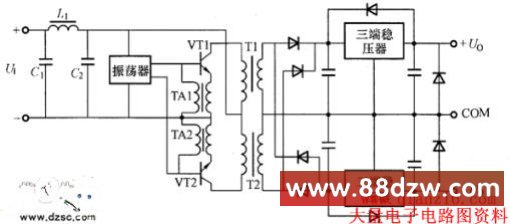

　　图所示为超低噪声变换器内部等效电路，输出噪声电压的峰一峰值为1～1.7mV，采用TCT（Tasaki Current Transformer，Tasaki为发明者的名称）方式，可用做A／D转换器、D／A转换器、运算放大器、高精度传感器等多种用途的电源。电路中关键部分是电流互感器TAI和TA2。用TA监视晶体管的集电极电流，控制只是让必要的载流子注入基极，这样，晶体管的基极不会贮存多余的载流子，为此缩短了晶体管的存贮时间，不会产生无用的集电极电流。若晶体管的基极电流截止，则集电极电流也立刻截止，这样，极大地降低了晶体管截止损耗。晶体管导通时可用另一个TA的基极驱动电路瞬时注人基极电流。TCT的工作方式与谐振方式一样，无截止与导通的交叉损耗。另外，可以根据TA的匝比供给所需要的基极电流，-40℃低温时电路也能正常工作。这种变换器具有损耗小、发热少、小型化、长寿命等特点。

　　图 超低噪声变换器内部等效电路
