　　MPP磁芯可以按照尺寸大小、磁导率及温度稳定性分类。一般而言，应该选择物理和经济上可能的最大磁芯尺寸。由于横截面积较大，磁通密度较小，大磁芯的Q值比较高，磁芯损耗小，窗口面积大使得铜损耗减小。

　　磁芯的外径尺寸范围是从0.14～5.218in。表1提供了一些供选用的磁芯尺寸的物理数据以及可绕线圈的大致尺寸。

　　可用磁导率的范围是从14～550。因为磁芯损耗较小，低磁导率的磁芯更适合用在比较高的频段。表2列出了当磁导率为125时，AL（每1000匝的电感量）和磁芯每H的欧姆数。对其他磁导率，AL正比于而每H的欧姆数反比于μ。每H的欧姆数相当于在磁芯窗口利用率约为50％情况下的直流电阻系数。因为在绕线过程中，要留出孔来使绕线机能够进行必要的穿线，所以完全利用窗口是不可能的。每种尺寸的磁芯和各种线径的匝数如表3所示。

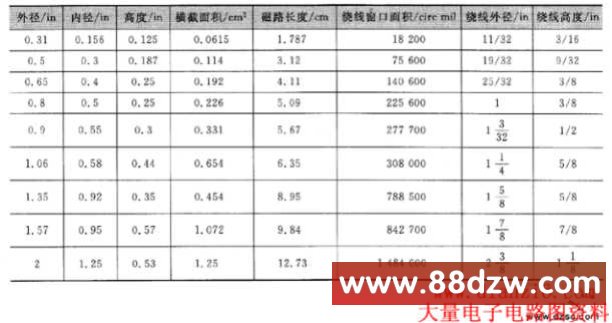

　　表1 环形磁芯尺寸

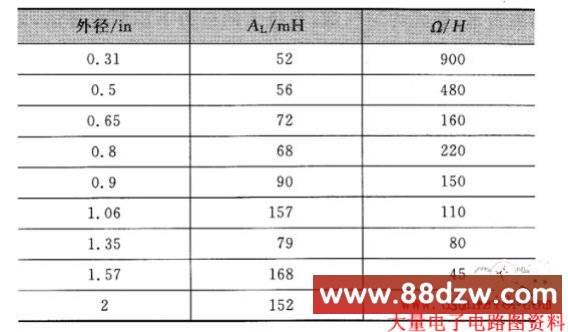

　　表2 μ=125时的电气特性

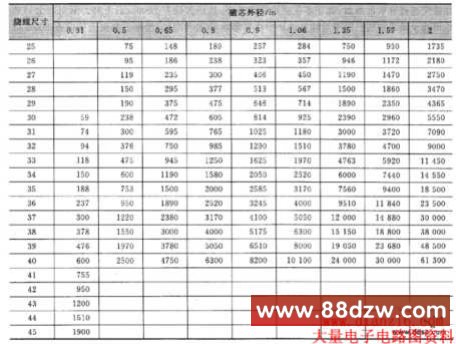

　　表3 标准环形磁芯的绕线能力
