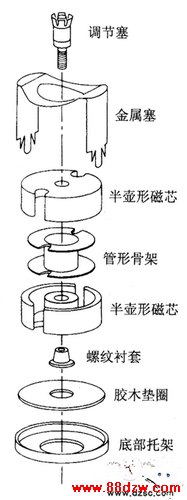

　　图是一个壶形磁芯的典型组装示意图。支撑绕线的管形骨架装在对称的铁氧体半壶形磁芯内。用金属紧固件将壶形磁芯整体牢固地固定在一起。因为两个半壶形磁芯外部紧密结合在一起，在一个半壶形磁芯中心柱间引入气隙。带铁氧体衬套的可调节螺钉插入气隙区时，可部分补偿气隙的影响。

　　图 典型铁氧体壶形磁芯装配图

　　与其他一些磁芯相比，铁氧体壶形磁芯具有一些明显的优点。由于绕组线圈是在铁氧体磁芯体内，因此其结构为自屏蔽式，杂散磁场很难进入或离开该磁芯。

　　适当地选择磁导材料并通过调节气隙控制有效磁导率μe可以获得非常高的Q值及良好的温度稳定性。使用调节螺钉可以微调有效磁导率。 与其他结构形式相比较，铁氧体壶形磁芯更经济。环形磁芯必须单个绕制，与此相比，管形骨架可以在多骨架绕线机上快速绕制线圈。利用铁氧体制造商提供的各种零件可以很容易地实现电感的组装和安装。印制电路板型支架和管形骨架便于壶形磁芯在印制电路板上安装。

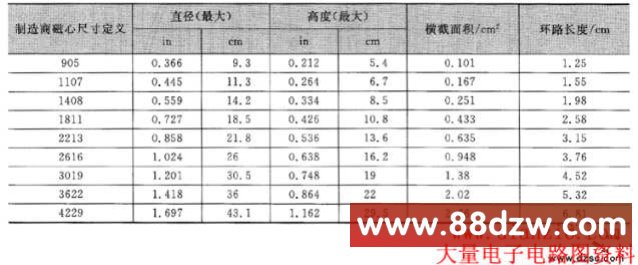

　　在国际上，壶形磁芯已标准化为9种规格，从9×5mm～42×29mm。这些尺寸分别表示为壶形磁芯的直径与高度，其具体尺寸列于表中。壶形磁芯的两个重要供应商是Magnetics公司和Ferroxcube公司。

　　表 标准壶形磁芯尺寸
