差动放大电路的基本特性,标签:电子电路基础,模拟电路基础,http://www.88dzw.com图1所示为差动放大电路的基本形式。它是由两个完全对称的共射电路组成的,晶体管VT1和VT2完全匹配,集电极电阻Rc1=R2=Rc。
当输入状态不同时,差动放大器的工作情况也有所不同。下面分别予以说明。
(1)输入差模信号时
①电压增益和输入电阻
这种输入方式的ui1与ui2相位相反,所以流经VT1,VT2的电流变化相位也相反。由于ui1与ui2幅度相同,则VT1,VT2两管电流将有相同的变化幅度。因此,射极电阻Re中的电流变化为零。所以当差模信号输入时,差动放大器的交流等效电路如图2所示。
此时VT1,VT2均相当于普通的共射单管放大器。显然,当电路两边完全对称时,两管输出电压的相位相反,幅度相等。因此上述电路对称输出(也称差分输出)时的电压增益为
式中,Au是单管共射放大器的电压增益。

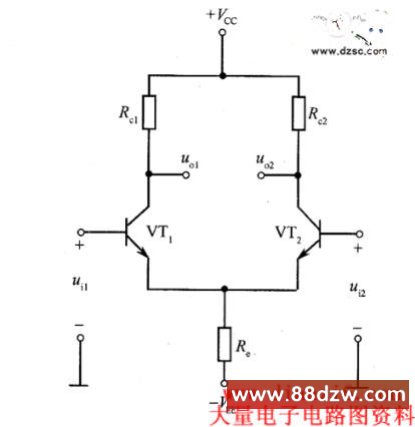

图1 差动放大电路的基本形式
图2 差模信号输入时,差动放大器的交流等效电路
若是单端输出,该电路的电压增益将减半。
图3 所示为单管共射放大器的低频小信号等效电路,可求得单管共射放大器的电压增益为
式中,RL是放大器的负载电阻。

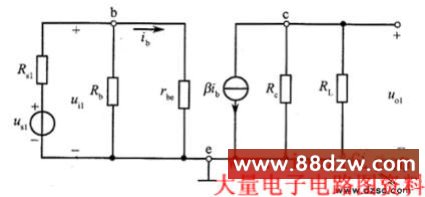

图3 单管共射放大器的低频小信号等效电路
单管共射放大器的源电压增益为
式中,ri是单管共射放大器的输入电阻,Rs1是信号源us1的内阻,Rb是放大器的基极偏置电阻。
当电路两边不对称时,两边输出信号将不平衡。但可以证明,只要fi.取得足够大,就能有效地克服这种不平衡性。
