　　设备与配置描述符不具有HID规范的信息。其中，设备描述符包含了群组码的字段，但是它却不是设各被定义为HID设备的字段位置 ；相反，接口描述符使主机更适当地学习与了解设备，其中，设备接口设置属于HID群组。若设备描述符的群组码的字

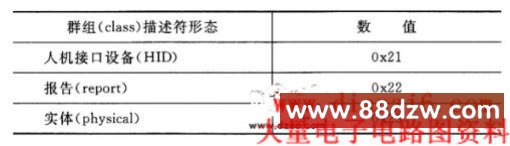

　　段设置为0x00，以及接口描述符的接口群组字段设置为0x03，则此设各属于HID群组设备。若是属于HID设备，就须额外再设置HID群 组描述符与报告描述符。所新增的描述符类型，如表1所列.

　　在这接口描述符中，包含了HID规范信息的其他字段是次群组与协议字段，其可用来设置为启动接口（boot interface）。

　　1.设备描述符

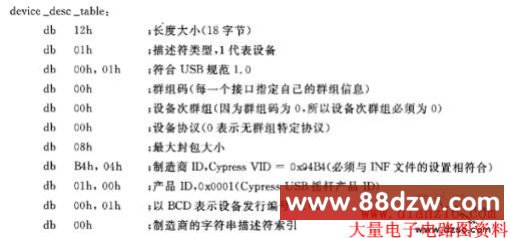

　　【程序范例】设各描述符的范例程序代码

　　db OOh    ；产品的字符串描述符索引

　　db OOh    ；设备序号的字符串描述符索引（0＝none）

　　db 01h    ；配置数目（1）

　　2．配置描述符

　　【程序范例】配置描述符程序的范例

　　oonfig_desc_table：

　　db 09h    ；长度大小（9字节）

　　db 02h    ；描述符类型，2代表配置

　　db 22h，ooh  ；描述符的总长度（34字节）（包括配置描述符9字节；接口描述符9字节，端点描述符7字节与群组描述符

　　；9字节）。在这例子中，总长度为34字节

　　db 01H    ；用来配置的接口的数目

　　db 01h    ；配置值

　　db OOh    ；配置的字符串描述符的索引

　　db 80h    ；配置的属性（仅具有总线供电特性）

　　db 32h    ；最大电源以2 mA为单位，在这例子中，32H×2mA＝100 mA

　　3．接口描述符

　　【程序范例】接口描述符程序的范例

　　Interface_Descriptor：

　　db 09h    ；长度大小（9字节）

　　db 04h    ；描述符类型，4代表接口

　　db OOh    ；接口数目以0为基值

　　db OOh    ；交互设置值为o

　　db Olh    ；端点数目设置为1

　　db 03h    ；接口群组，USB规范定义HID码为3

　　db ooh    ；接口次群组，USB规范定义为1

　　db OOh    ；接口协议，USB规范定义摇杆为0

　　db 00h    ；接口的字符串描述符的索引，在这例子中，用户没有字符串描述符

　　4．端点描述符

　　【程序范例，端点描述符程序的范例

　　Endpoint_Descriptor：

　　db 07h    ；长度大小（7字节）

　　db 05h    ；描述符类型，5代表端点（1字节）

　　db 81h    ；端点地址，在这个例子中，端点编号为1且为IN端点

　　db   03h           ；传输类型的属性设置为中断传输（0＝控制

　　；1＝实时，2＝批量，3＝中断）

　　db   06h， OOhdb   ；最大封包大小设置为6字节

　　db   0Ah           ；以ms为单位的轮询间隔，在此设置为l0 ms

　　5．群组描述符

　　【程序范例】群组描述符程序的范例

　　Class_Descriptor：

　　db 09h    ；长度大小（9字节）
