　　用万用表“×10k”挡的任一只表笔接触电子表或液晶显示器的公共电极（又称为背电极，一般为显示器最后一个电极，而且较宽），另一只表笔轮流接触各字划电极，若看到清晰、无毛边、不粗大地依次显示各字划，则完好；若显示不好或不显示，则说明该液晶质量不佳或已坏；若测量时虽有显示，但表针在颤动，则说明该字划有短路现象。有时检测某段时出现邻近段显示的情况，这是感应显示，不是故障。这时，可不断开表笔，用手指或导线连接该邻近段字划电极与公共电极，感应显示即会消失。

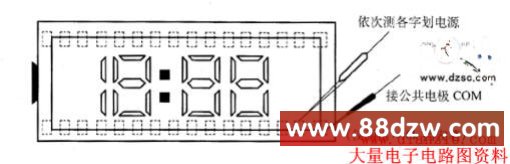

　　图 万用表检测液晶质量

　　由于液晶在直流状态下的使用寿命（约500h）比交流时（约5000 h）短得多，所以规定液晶工作时直流电压成分不得超过0．1V（指常用的TN型，即扭曲型反射式液晶显示器），故不宜长时间测量。对阈值电压低的电子表液晶（如扭曲型液晶，阈值低于2V），则更要尽可能减短测量时间。如必须长时间测量，可串联一只约50 kΩ的电阻（若阻值太大，将不会有任何显示）。对阈值电压低于1.5V的电子表液晶，用“×1k”挡测量时也会有所显示。

　　下面介绍一种用万用表电压挡检测液晶的方法：如图所示，用万用表检测液晶，将表置于交流250V或500V挡，将任一只表笔置于交流电网相线插孔中，另一只表笔依次接触液晶屏各电极。若液晶正常，可看到各字划清晰显示；若某字段不显示，则说明该处有故障。
