直流电压测量电路的工作原理
[09-12 11:14:43] 来源:http://www.88dzw.com 电路基础 阅读:8121次
文章摘要:如图所示,直流电压表的表头内阻为Rg,满偏电流为Im,因此其量程为RgIm,其值一般在数十毫伏至数百毫伏之间。为了能够测量大于表头端电压的电压值,就要串接适当阻值的电阻,这个电阻叫电压表的扩程电阻,图a中的Rv,即为扩程电阻。但这种电压表只能用来测量一定范围内的电压值,当要测量不同范围内的电压值时,必须改进电路,从而产生了独立分挡式电压表,如图b所示。为了节省元件,在图d的基础上又产生了串联抽头式电压表,其低电压挡倍率电阻是高电压挡倍率电阻的抽头,如图c所示。(倍率电阻:就是将一定的电压通过该电阻转换成所需要另一个电压的电阻,又称为分压电阻。如:将1000V的电压通过倍率电阻分压后得到100V
直流电压测量电路的工作原理,标签:电子电路基础,模拟电路基础,http://www.88dzw.com 如图所示,直流电压表的表头内阻为Rg,满偏电流为Im,因此其量程为RgIm,其值一般在数十毫伏至数百毫伏之间。为了能够测量大于表头端电压的电压值,就要串接适当阻值的电阻,这个电阻叫电压表的扩程电阻,图a中的Rv,即为扩程电阻。但这种电压表只能用来测量一定范围内的电压值,当要测量不同范围内的电压值时,必须改进电路,从而产生了独立分挡式电压表,如图b所示。为了节省元件,在图d的基础上又产生了串联抽头式电压表,其低电压挡倍率电阻是高电压挡倍率电阻的抽头,如图c所示。(倍率电阻:就是将一定的电压通过该电阻转换成所需要另一个电压的电阻,又称为分压电阻。如:将1000V的电压通过倍率电阻分压后得到100V的测试电压)。为了避免低压挡测量低电压时,影响测量结果的准确性,又对电路加以改进,从而产生了混合式直流电压表,如图d所示。
图 直流电压测量原理

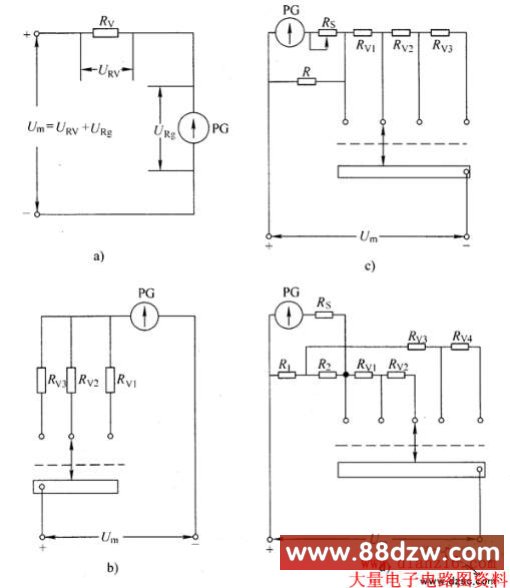

a)简单直流电压表 b)独立分挡式直流电压表 c)串联抽头式的电压表 d)混合式直流电压表
