双异质结激光器
[09-12 11:14:06] 来源:http://www.88dzw.com 电路基础 阅读:8612次
文章摘要:双异质结基本结构是将有源层夹在同时具有宽带隙和低折射率的两种半导体材料之间,以便在垂直于结平面的方向(横向)上有效地限制载流子和光子。用此结构于1970年实现了GaAlAs/GaAs激射波长为0.89 μm的半导体激光器在室温下能连续工作。图表示出双异质结激光器的结构示意图和相应的能带图在正向偏压下,电子和空穴分别从宽带隙的N区和P区注进有源区。它们在该区的扩散又分别受到P-p异质结和N-p异质结的限制,从而可以在有源区内积累起产生粒子数反转所需的非平衡载流子浓度。同时,窄带隙具有源区有高的折射率与两边低折射率的宽带隙层构成了一个限制光子在有源区内的介质光波导。图 双异质结结构及能带示意图
双异质结激光器,标签:电子电路基础,模拟电路基础,http://www.88dzw.com 双异质结基本结构是将有源层夹在同时具有宽带隙和低折射率的两种半导体材料之间,以便在垂直于结平面的方向(横向)上有效地限制载流子和光子。用此结构于1970年实现了GaAlAs/GaAs激射波长为0.89 μm的半导体激光器在室温下能连续工作。图表示出双异质结激光器的结构示意图和相应的能带图在正向偏压下,电子和空穴分别从宽带隙的N区和P区注进有源区。它们在该区的扩散又分别受到P-p异质结和N-p异质结的限制,从而可以在有源区内积累起产生粒子数反转所需的非平衡载流子浓度。同时,窄带隙具有源区有高的折射率与两边低折射率的宽带隙层构成了一个限制光子在有源区内的介质光波导。

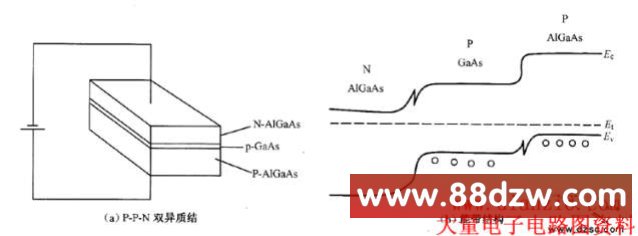

图 双异质结结构及能带示意图
