看门狗简介

文章摘要：看门狗（WDT，Watch Dog Timer）在电路上与定时器／计时器TMR0之间存在一定的关联，并且与TMR0共同分享同一个分频器，因此，有时就将两者画在同一张图上，如图1所示。图2所示为将定时器／计时器TMR0剔除之后的看门狗WDT的结构图。在剖析WDT的电路时应遵循化繁为简的原则，将整个电路按功能简化为两个相对独立的主要组成部分：分频器和看门狗定时器WDT。如图2所示，当PSA＝1时，分频器划归看门狗所有，分频比由PS0～PS2设定。分频器对于定时器／计数器TMR0而言，是预分频器，而对于看门狗WDT而言则是后分频器。因此，即使PS0～PS2的值相同，分频器对于TMR0和WDT产生的分

看门狗简介,标签：电子电路基础,模拟电路基础,http://www.88dzw.com

　　看门狗（WDT，Watch Dog Timer）在电路上与定时器／计时器TMR0之间存在一定的关联，并且与TMR0共同分享同一个分频器，因此，有时就将两者画在同一张图上，如图1所示。

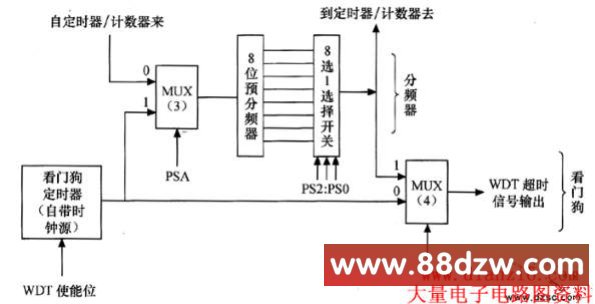

　　图2所示为将定时器／计时器TMR0剔除之后的看门狗WDT的结构图。在剖析WDT的电路时应遵循化繁为简的原则，将整个电路按功能简化为两个相对独立的主要组成部分：分频器和看门狗定时器WDT。

　　如图2所示，当PSA＝1时，分频器划归看门狗所有，分频比由PS0～PS2设定。分频器对于定时器／计数器TMR0而言，是预分频器，而对于看门狗WDT而言则是后分频器。因此，即使PS0～PS2的值相同，分频器对于TMR0和WDT产生的分频比也不相同。

　　实质上，看门狗是一个拥有独立的RC时钟信号源，计时周期约为18ms是自由运行的计时器。看门狗的基本计时周期约为18ms，取决于独立RC振荡源的频率和计时器的宽度。如果将分频器划归看门狗，那么看门狗的超时溢出周期，会随着分频器分频比的不同而不同。其可以选择的范围为18～2304ms。
