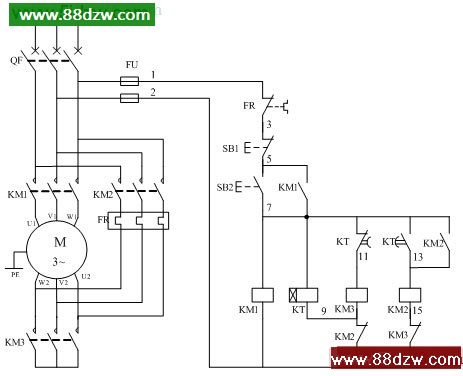

鼠笼式异步电动机Y－△启动电路（时间继电器自动切换）


该电路电动机启动过程的Y－△转换是靠时间继电器自动完成的。



控制电路分析如下：

    1、合上空气开关QF引入三相电源。

    2、按下启动按钮SB2，交流接触器KM1线圈回路通电吸合并通过自己的辅助常开触点自锁，其主触头闭合接通电动机三相电源，时间继电器KT线圈也通电吸合并开始计时，交流接触器KM3线圈通过时间继电器的延时断开接点通电吸合，KM3的主触头闭合将电动机的尾端连接，电动机定子绕组成Y形连接，这是电动机在Y形接法下降压启动。

    3、当时间继电器KT整定时间到时后，其延时常开触点打开，交流接触器KM3线圈回路断电，主触点打开定子绕组尾端的接线，KM3的辅助常闭触点闭合为KM2线圈的通电做好准备。

    4、时间继电器KT动作使，其延时常开触点闭合，接通KM2线圈回路，使得KM2通电吸合并通过自己的辅助常开触点自锁，KM2主触头闭合将定子绕组接成三角形，电动机在△接法下运行。

    5、电动机的过载保护由热继电器FR完成

    6、线路中的互锁环节有：KM2常闭触点接入KM3线圈回路。

                           KM3常闭触点接入KM2线圈回路。

    7、空气开关下面的电流互感器和电流表，是为了测量电动机电流，便于监视电动机的运行情况。



安装注意事项：

1、Y－△降压启动电路，只适用于△形接线，380V的鼠笼异步电动机。不可用于Y形接线的电动机应为启动时已是Y形接线，电动机全压启动，当转入△形运行时，电动机绕组会应电压过高而烧毁。

2、接线时应先将电动机接线盒的连接片拆除。

3、接线时应特别注意电动机的首尾端接线相序不可有错，如果接线有错，在通电运行会出现启动时电动机左转，运行时电动机右转，应为电动机突然反转电流剧增烧毁电动机或造成掉闸事故。

    4、如果需要调换电动机旋转方向，应在电源开关负荷侧调电源线为好，这样操作不容易造成电动机首尾端接线错误。

    5、起动时间；

    起动时间过短；起动时间过短电动机的转速还为提起来，这时如果切换到运行，电动机的启动电流还会很大，造成电压波动。

    起动时间过长；起动时间过长电动机的转速随以转起来，但因起动时间过长，电动机会应低电压大电流电动机发热烧毁。

    起动时间调整；为了防止起动时间过短或过长，时间继电器的初步时间确定一般按电动机功率1KW约0.6～0.8秒整定。

    6、电动机Y－△降压启动电路，由于启动力矩只有原来的  ，所以只适用于轻载或空载的电动机。



常见故障：

    1、Y启动过程正常，但按下SB3后电动机发出异常声音转速也急剧下降，这是为什么？

分析现象：接触器切换动作正常，表明控制电路接线无误。问题出现在接上电动机后，从故障现象分析，很可能是电动机主回路接线有误，使电路由Y接转到△接时，送入电动机的电源顺序改变了，电动机由正常启动突然变成了反序电源制动，强大的反向制动电流造成了电动机转速急剧下降和异常声音。

    处理故障：核查主回路接触器及电动机接线端子的接线顺序。
