两台电动机顺序起动控制电路
[08-09 20:53:16] 来源:http://www.88dzw.com 电工基础知识 阅读:8920次
文章摘要:两台电动机顺序起动控制电路原理图 顺序控制电路是在一个设备启动之后另一个设备才能启动的一种控制方法,如图KM2要先启动是不能动作的,因为SB4和KM1是断开状态,只有当KM1吸合实现自锁之后,SB4按纽才起作用,使KM2通电吸合,这种控制多用于大型空调设备的控制电路。 常见故障: 1、不能顺序启动KM2可以先启动; 分析处理; KM2先启动说明KM2的控制电路有电,用电试电笔检查FR2控制接点有电,这可能是FR2接点上口的7号线,错接到了FR1上口的3号线或5号线位置上了,这就使得KM2不受KM1控制而可以直接启动。 一、FR2的7号线错接到3号线,就成了两个单方向控制电路。但受FR1控制
两台电动机顺序起动控制电路,标签:电工基础,电工技术,http://www.88dzw.com两台电动机顺序起动控制电路原理图

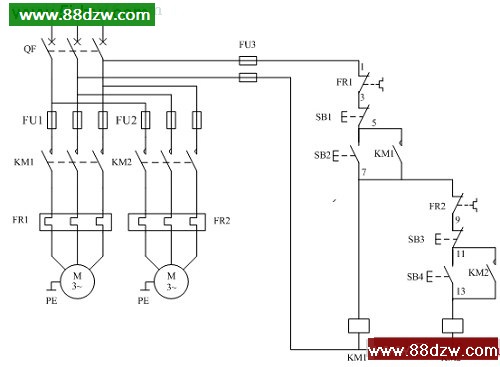

顺序控制电路是在一个设备启动之后另一个设备才能启动的一种控制方法,如图KM2要先启动是不能动作的,因为SB4和KM1是断开状态,只有当KM1吸合实现自锁之后,SB4按纽才起作用,使KM2通电吸合,这种控制多用于大型空调设备的控制电路。
常见故障:
1、不能顺序启动KM2可以先启动;
分析处理;
KM2先启动说明KM2的控制电路有电,用电试电笔检查FR2控制接点有电,这可能是FR2接点上口的7号线,错接到了FR1上口的3号线或5号线位置上了,这就使得KM2不受KM1控制而可以直接启动。
一、FR2的7号线错接到3号线,就成了两个单方向控制电路。但受FR1控制,过电流时全停止运行。
二、FR2的7号线错接到5号线,没有顺序启动,但有总停控制。
三、FR2的7号线错接到1号线,就成了两个独立的单方向控制电路。

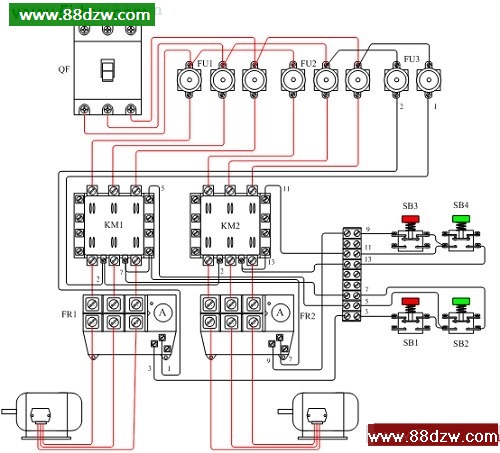

两台电动机顺序起动控制电路接线示意图
