电动机单方向运行带点动的控制电路

文章摘要： 运行时，按下按钮SB2，接触器KM线圈得电吸合，其KM辅助触点闭合实现自锁点机得电运行。当按下SB3时KM吸合电动机得电运行，但由于其常闭触点断开接触器KM自锁回路，接触器KM无法实现自锁，SB3的常开触点接通时KM的电吸合，松开SB3，KM就失电，电动机断开电源而停车。 故障检测与调试原理见《电动机单方向运行电路》。

电动机单方向运行带点动的控制电路,标签：电工基础,电工技术,http://www.88dzw.com

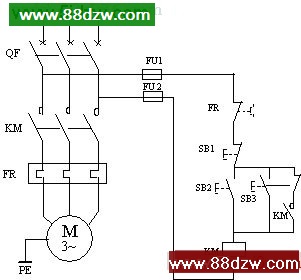

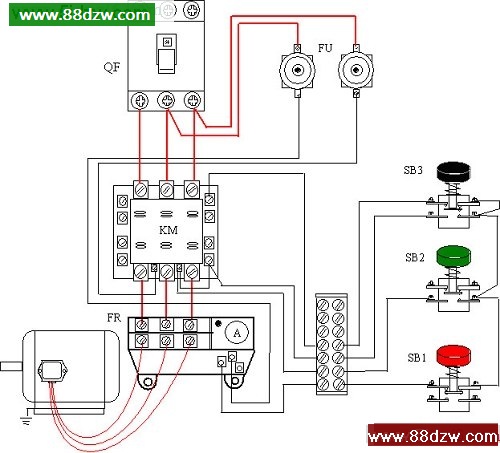

   运行时，按下按钮SB2，接触器KM线圈得电吸合，其KM辅助触点闭合实现自锁点机得电运行。当按下SB3时KM吸合电动机得电运行，但由于其常闭触点断开接触器KM自锁回路，接触器KM无法实现自锁，SB3的常开触点接通时KM的电吸合，松开SB3，KM就失电，电动机断开电源而停车。



故障检测与调试原理见《电动机单方向运行电路》。
