带放电功能的手机锂电池充电器

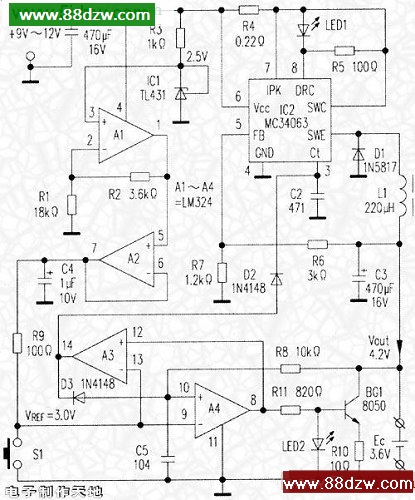

文章摘要： 本文介绍一款带放电功能的手机锂电池充电器，与市场上产品相比，增加了一个“放电器”。一般使用四五年之久的锂电池实际效率有所下降，通过“放电一充电”多次循环，可提高实际容量，延长电池使用寿命。同时。放电器还可对新购置的锂电池进行伪劣判别，效果明显，可谓“一举两得”。 1．工作原理:带放电功能的手机锂电池充电器电原理如附图所示，其电路结构可分为两部分：(1)由运算放大器A1—A4和IC1稳压器以及三极管BG1等组成放电器电路，其中A1组成电压-电压转换器，可将IC1产生的2.5V电压经A1转换成3.0V，并由A2电压跟随器输出作为放电器的参考电压。放电器核心电路由A3与A4互补连接组成

带放电功能的手机锂电池充电器,标签：电路设计,镍氢电池充电器,http://www.88dzw.com
    本文介绍一款带放电功能的手机锂电池充电器，与市场上产品相比，增加了一个“放电器”。一般使用四五年之久的锂电池实际效率有所下降，通过“放电一充电”多次循环，可提高实际容量，延长电池使用寿命。同时。放电器还可对新购置的锂电池进行伪劣判别，效果明显，可谓“一举两得”。     1．工作原理:带放电功能的手机锂电池充电器电原理如附图所示，其电路结构可分为两部分：(1)由运算放大器A1—A4和IC1稳压器以及三极管BG1等组成放电器电路，其中A1组成电压-电压转换器，可将IC1产生的2.5V电压经A1转换成3.0V，并由A2电压跟随器输出作为放电器的参考电压。放电器核心电路由A3与A4互补连接组成R—S触发器，控制放电管BG1的导通与截止；(2)充电电路由IC2组成DC／DC降压型开关稳压器，输出4.2V稳压电压，作为定压式充电器电源。对电池EC充电。工作过程：接通输入Vi电源、装入电池EC，按一下S1，R—S触发器翻转，A4输出高电平，通过R11使BG1导通，电池开始放电，放电指示LED2点亮．同时A3输出通过D2将定时电容C2钳位。IC2组成开关电源，因此时内部“停振”而无输出，直至EC放电至3.0V。R—S触发器又翻转，A4输出变为低成平，导致BG1截止．LED2熄灭，放电结束。另一路A3导致D2截止，IC2开关电源“启动”输出4.2V稳定电压，对电池作定压充电，LED1点亮作充电指示。     2．元器件选择: 集成电路：IC1型号为TL431,TO-92封装；IC2型号为MC34063，双列直插8脚；A1—A4型号LM324．双列直插14脚，市场上常见。电阻电容为特殊规格：R1与R2、R6与R7精度为1％，用万用表检测一下。越准确越好。定时电容C2应选择CBB型，C3应选高频特性的电解，其余为常规的。续流二极管D1选取肖特基二极管，相近快恢复二极管也可代用。三极管BG1为NPN型、放大倍数β>100。输入电源可选取市场上9V～12V的电源适配器，输出电流为500mA即可。    3．使用:  本机使用与通用品相近，只是将电池放完之后才充电，无任何不利因素。新购置的电池，经充满之后，按一下S1即进入放电，放电电流为100mA，例如：电池为3.6V／1000mAh的规格，放电时间9—10h，LED2熄灭，即为合格品，否则可判定为假货。
