3 熔断加密器的设计与实现

　　熔断加密器可以实现对MSP430 Flash单片机的编程、烧熔丝和BSL下载。可以选择编程后是否熔断芯片内熔丝，进行加密；可自行设置密码，彻底保护芯片内容；可进行完全擦除编程和保留编程，通过BSL方式读出目标CPU内的代码。

　　熔断加密器的硬件采用了MSP430F1111A作为系统芯片，实现对目标JTAG口的通信控制、熔断电压Vpp的加载与分离、目标MSP430单片机中保险丝熔断指令的控制。在电源部分，熔断电压Vpp及100 mA的熔断电流是在7806三端稳压芯片与地之间串接二极管IN4001来实现的；熔断电压Vpp的加载与分离通过继电器的通断来实现，并使用了3个LED分别指示目标单片机保险丝未熔断、正在熔断及已熔断的状态。

　　软件部分是通过C语言来实现熔丝加密器与目标单片机之间的数据通信及指令控制的。

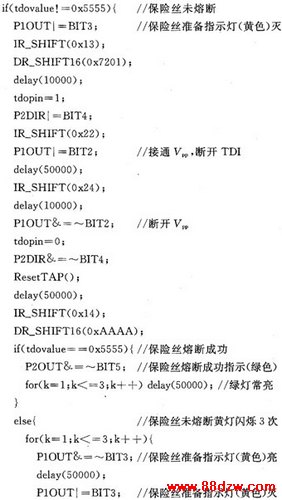

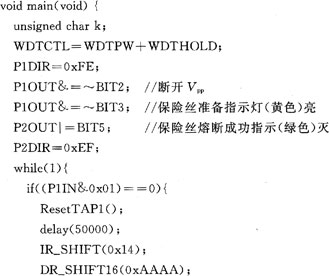

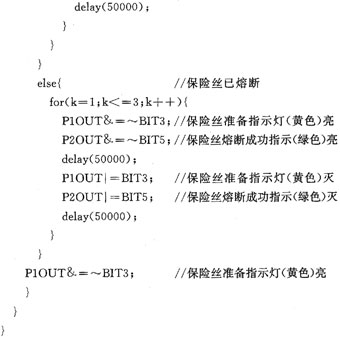

　　以下为加密熔断器主程序：

　　本加密熔断器在实际应用中取得了非常理想的效果，可对MSP430系列单片机的保险丝进行可靠而有效的熔断，完全保护了MSP430单片机中的代码安全。整个系统的成本控制在30元左右，在实际的使用中达到非常好的经济效益和社会效益。

结 语

　　本系统可应用于整个MSP430系列单片机，具有功能强大、性能可靠、成本低、体积小等特点。完全可以替代目前市场上售价高达1000～2000元的编程器，具有非常广阔的应用前景和推广价值。
