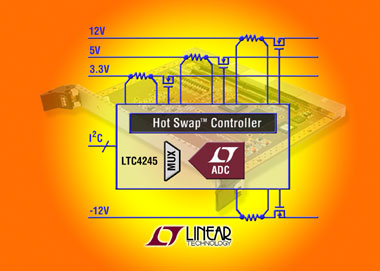

凌特公司日前推出的新型四电源热插拔（Hot SwapTM）控制器LTC4245具有8位片上ADC和I2C兼容接口。LTC4245拥有支持3.3V、5V和±12V CompactPCI或12V、3.3V和辅助3.3V PCI Express的灵活性，通过测量板卡电压、电流和记录故障状态提供集成的数字电源监视功能。在这样的高可用性系统中，仔细监视电源分配网络是否处于正常状态及其统一性是至关重要的。对于每个电源而言，ADC寄存器中的信息均可以通过I2C总线来查询，以确定板卡的工作状态是否正常。

　　LTC4245对凌特公司的单通道LTC4215以及高压正和负48V热插拔控制器LTC4260和LTC4261起到了补充作用，这两款高压器件也具有片上ADC和I2C接口。

　　LTC4245以一种控制方式接通和断开片上电源电压。它提供可编程的dI/dt软启动和工作电流限制功能，以实现受控电源斜坡。一个两级滤波电路断路器和快速电流限制电路用于保护板卡免遭过流故障的损坏，并允许其在短暂的负载电流浪涌条件下工作。如果负载处于电流限制状态的时间超过了超时延迟，则控制器将使负载断接，并可被配置成在该事件之后锁断或自动重试。所有电源都利用外部N沟道MOSFET获得最低导通电阻和最佳负载电流能力。用于±12V电源的输入引脚可分别承受高达±20V的瞬态电压，这对于诸如CompactPCI等存在板卡的应用来说是必不可少的。

　　LTC4245还具有其它一些功能，如发生故障时中断主机、输出电源良好时发出通知、检测电路板插入、以及如果一个外部电源监视器未能在一个超时周期内指示电源良好状态，则断开通路晶体管。

　　LTC4245规定在商用和工业温度范围内工作，采用36引线SSOP和38引线5mm x 7mm QFN封装的器件有现货供应。以1,000片为单位批量购买，每片起价为5.95美元。

PCI Express或CompactPCI的数字监视器

　　性能概要：LTC4245

　　* 允许安全插入带电CompactPCI或PCI Express背板
　　* 8位ADC监视电流和电压
　　* I2C/SMBus接口
　　* 用于±12V电源的±20V绝对最大额定值
　　* dI/dt控制的软启动
　　* 36引线SSOP和38引线QFN封装
