　　F149还具有强大的扩展功能,其具有48个I/O引脚,每个I/O口分别对应输入、输出、功能选择、中断等多个寄存器,使得功能口和通用I/O口可以复用,大大增强了端口功能和灵活性,提高了对外围设备的开发能力。

　　MSP430F149的以上特点,使其非常适合于构成一个全功能的便携式单片机应用系统。

二、液晶显示模块与接口电路
　　图形点阵式液晶可显示用户自定义的任意符号和图形,并可卷动显示,它作为便携式单片机系统人机交互界面的重要组成部分被广泛应用于实时检测和显示的仪器仪表中。支持汉字显示的图形点阵液晶在现代单片机应用系统中是一种十分常用的显示设备,汉字BP机、手机上的显示屏就是图形点阵液晶。它与行列式小键盘组成了现代单片机应用系统中最常用的人机交互界面。

　　采用图形点阵式液晶显示较之其它显示方式主要有以下优点：
（1）工作电压低、功耗极低。工作电压3～5V,工作电流≤10uA／cm2,特别适用于便携式的仪器仪表中。
（2）液晶显示属被动显示,受外界光线干扰小。
（3）图形点阵式液晶可显示的信息量大,分辨率高。
（4）不产生电磁干扰。
（5）可靠性高。使用寿命长。

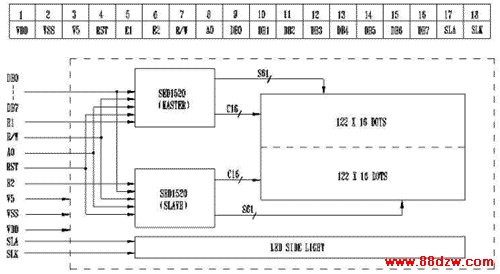

　　在设计中,笔者采用了信利（TRULY）公司的MG-12232液晶显示模块。MG-12232模块供电电压的典型值为3V,工作电流的典型值为0.3mA,很适合本系统3V电平的低功耗环境。其可显示范围为122×32点阵,即能实现所谓的"双排汉显"。MG-12232采用的控制器是两片SED1520,一片SED1520控制器可以驱动16行×80列。SED1520控制器可以在3V逻辑下正常工作,因而避免了与MSP430单片机逻辑电平不匹配的问题。其具体结构框图见图2。

图2 SED1520的引脚定义和结构框图

　　SED1520控制器作为液晶显示屏与MCU的接口,它直接驱动MG-12232液晶,控制字符、汉字以及图形的显示。由于MSP430F149具有48个I/O引脚,借助SED1520,可以直接利用MSP430的I/O口模拟液晶的读写和控制时序。使得MCU对液晶的操作实际上变为MCU对液晶显示控制器SED1520的操作,因而接口电路的的硬件连接和软件编程都简单了很多。

　　图2中"V5"引脚提供MG-12232液晶的对比度电压,可以通过一个－12V电压发生电路（如MAX765）产生,经一个100K电位器分压后即可使用。

　　MCU可以通过SED1520的一些控制引脚和13条常用指令来访问液晶显示模块。如"RST"用于重启动SED1520,"E1"和"E2"分别用于使能两片SED1520。"R/W"控制对SED1520的读或写。"A0"决定此次操作是指令读写还是数据读写。

　　一个SED1520显示控制器能控制80×16点阵液晶的显示,其显示RAM共16行,分2页,每页8行,每一页的数据寄存器分别对应液晶屏幕上的8行点。当设置了页地址和列地址后就确定了显示RAM中的唯一单元。屏幕上的每一列对应一个显示RAM的字节内容,且每列最下面一位为MSB,最上面一位为LSB,即该RAM单元字节数据由低位到高位的各个数据位对应于显示屏上某一列的由高到低的8个数据位。对显示RAM的一个字节单元赋值就是对当前列的8行（一页）像素点是否显示进行控制。

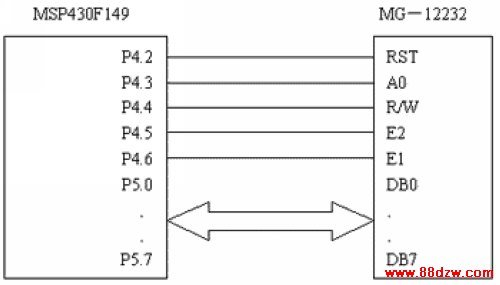

　　如图3,MSP430F149单片机的P5口用作与液晶显示模块通信的数据口。

图3 MSP430F149与MG-12232的电路连接示意图

　　MG-12232显示模块有多个型号,不同型号都采用相同的SED1520控制器,操作及使用方法完全相同,只是尺寸不同。常用的如MG-12232－5（76×29.1×5.7mm）、MG-12232－6（45.05×22.32×6.3mm）、MG-12232－7（84×44×10mm）等,可以分别用在大小不同的便携式仪器或设备上。

　　对液晶显示模块还需着重考虑其背光类型,不同的背光类型消耗电流大不相同。一般可选的背光类型有LED（发光二极管）、EL（电致发光灯）以及CCFL型（冷阴极灯管）。EL是一种面发光的冷光源,在结构上可以做得很大很薄,虽然亮度较低,但发光非常均匀而且无光斑,尤其是功耗很低。缺点是需要一个高压交流电压来驱动,故需要一个专门的电压变换电路（如IMP803）。CCFL照明面积更大,适用于需要大面积液晶显示界面的仪器或设备中。
