基于PIC单片机的数字式智能铅酸电池充电器设计

文章摘要：摘要：介绍了铅酸蓄电池的特点及使用PIC单片机对充电器实现全数字智能控制的方法：并且设计了一个能够输出15V/50A、采用恒压限流模式的充电器。关键词：铅酸蓄电池；智能充电器；PICl6C73；数字控制 0 引言 铅酸蓄电池由于其成本低、容量大、安全可靠等特点，在通信、电动汽车、军事、航空航天等各个领域都有广泛的应用。电池的性能好坏、使用寿命的长短直接影响到电子产品的使用寿命和使用安全；而充电器的好坏又直接影响到电池的使用寿命。因此研究低成本又有智能管理功能的充电器是有实际应用价值的课题。1 目前智能充电器的几种结构1．1 基于专用芯片的管理系统 现在，UNITRODE公司已开发出

基于PIC单片机的数字式智能铅酸电池充电器设计,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com

　　摘要：介绍了铅酸蓄电池的特点及使用PIC单片机对充电器实现全数字智能控制的方法：并且设计了一个能够输出15V/50A、采用恒压限流模式的充电器。
　　关键词：铅酸蓄电池；智能充电器；PICl6C73；数字控制

0 引言
    　铅酸蓄电池由于其成本低、容量大、安全可靠等特点，在通信、电动汽车、军事、航空航天等各个领域都有广泛的应用。电池的性能好坏、使用寿命的长短直接影响到电子产品的使用寿命和使用安全；而充电器的好坏又直接影响到电池的使用寿命。因此研究低成本又有智能管理功能的充电器是有实际应用价值的课题。

1 目前智能充电器的几种结构
1．1 基于专用芯片的管理系统
    　现在，UNITRODE公司已开发出系列电池管理专用芯片。凼为电池管理中采用最多的就是控制充电电压及充放电电流，电池管理芯片正是抓住了这一点，为VRLA电池研制了具有四状态管理的专用控制芯片，可以智能地实现带温度补偿的四状态管理方案：涓流充电模式、大功率充电模式、过充电模式和浮充电模式。不同的电池要有不同的芯片控制，因此，用专用芯片做管理系统其灵活性较差。

1．2 基于监控测量的蓄电池管理系统

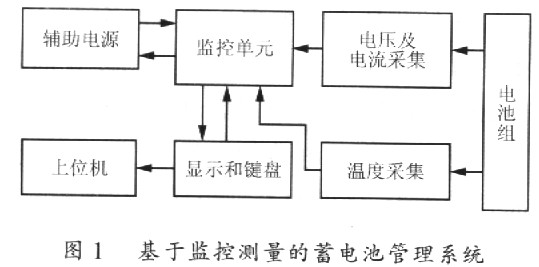

    　在给电池充电的过程中，涉及到电池工作电压、工作电流、温度等参数，这些都是表征电池状态的重要参数。采用传感器提取这些参数，然后再配合故障诊断、遥控遥测、自动报警和事故现场处理等功能，就可以组成一电池管理系统。如图1所示。

1.3 与电源设备一起构成的蓄电池充放电管理系统

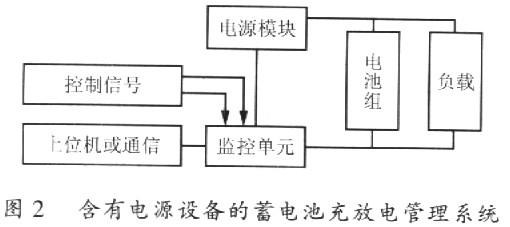

    　在通讯、供电系统中，为了保证电网掉电时蓄电池组能及时补充电能，在规定时间内向负载供电，保证通信或电力合闸系统的正常运转，通常是将电池组自接挂接在电源模块输出端。当电网正常工作时，电池组工作在浮充状态，起到平滑滤波和保持容量(补充自放电的容量损失)的作用。一旦电网掉电，蓄电池组立即投入工作，当电网恢复，电源模块立即对电池进行充电。如图2所示。

    　这样的一个系统由于和电源模块联系起来，所以，可以从充放电过程上来优化电池工作状态，电池充电成为可控的过程，建立在这样一个系统上的监控单元应该具有第一种监控系统中所有功能，并且可以和电源模块直接“对话”，根据要求对电池进行管理，并且可以实时监控电池的放电状态，对电池的工作进行优化。因此，电池组的工作会更加可靠，可控性和智能化程度也会更高。但是这样一个系统存在的丰要问题是：

    　(1)没有解决电池组串联运行过程中不均衡现象的问题，这也是电池失效的重要原因之一；
    　(2)一般只完成了电池生产厂家提供的充电曲线，对于电池在使用过程中发生的其它问题控制不够全面，例如深度放电后的涓充问题等。
    　在将来，充电器的发展方向足智能化、数字化、集成化。智能化可以使电池的管理做到全自动，无需人员监管，真正做到免维护。数字化和集成化可以减少管理系统的体积和重量，减少系统的复杂度。

2 目前几种充电方式
    　铅酸蓄电池的允电方法目前主要有恒流、恒压、恒压限流、脉冲充电、Retlex充电法。

2．1 恒流充电
   　 恒流充电方式是一种简单的充电方法。但是，恒流充电有其局限性：对电池过充电就会造成电池寿命的缩短，而过小电流又会延长充电时间。

2．2 恒压充电
    　

[1] [2] [3]  下一页
