研祥-DVR在监狱监控系统中的应用

文章摘要：方案设计本身是充分利用了监狱本身高科技的便利，及新建计算机网络的丰富资源，应用基于计算机网络的多媒体监控技术，数字视频监控的控制和管理，及监控视频图像的处理全部纳入计算机网统一管理。监控系统采用DVR（即： Digital Video Recorder硬盘录像）监控系统来记录监控图像，可方便地实现远程画面显示。考虑到监狱计算机网特殊的保密性，监视控制系统网络，将设计为相对监狱信息网独立的小型局域网 相对监狱信息网独立的网段。1、 根据监狱具体要求，每个监区置1个控制分机（有多个监区），其中每个监区控制分机可设置个固定 / 带云台彩色摄像机。前端设备AV（音视频）信号，通过视频电缆/双绞线送入系

研祥-DVR在监狱监控系统中的应用,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com
方案设计本身是充分利用了监狱本身高科技的便利，及新建计算机网络的丰富资源，应用基于计算机网络的多媒体监控技术，数字视频监控的控制和管理，及监控视频图像的处理全部纳入计算机网统一管理。监控系统采用DVR（即： Digital Video Recorder硬盘录像）监控系统来记录监控图像，可方便地实现远程画面显示。考虑到监狱计算机网特殊的保密性，监视控制系统网络，将设计为相对监狱信息网独立的小型局域网 相对监狱信息网独立的网段。
　　
　　1、 根据监狱具体要求，每个监区置1个控制分机（有多个监区），其中每个监区控制分机可设置个固定 / 带云台彩色摄像机。前端设备AV（音视频）信号，通过视频电缆/双绞线送入系统控制分机的AV输入端，报警信号送入报警输入端。
　　2、 监狱控制中心设控制主机，本地监视可采用固定彩色摄像机/带云台彩色摄像机，报警信号送入报警输入端。控制主机通过监狱计算机网，可控制控制分机前端设备。监狱控制中心设置大屏幕投影显示监视图象。
　　3、中心系统设备要求系统主机：
　　l.能在恶劣环境（比如：多尘、高 / 低温、电磁干扰、潮湿等因素）下正常工作；
　　-)整个工程的安全性和可靠性高；
　　-)不死机，可靠性强，运行稳定；
　　-)有冗余，可扩展性强；
　　-)录像质量好，回放图像画质清晰；
　　-)集中控制、布局合理；
　　

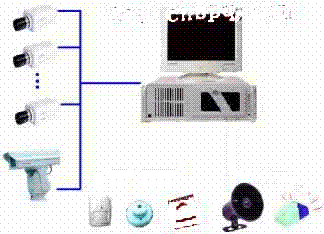

　　二、系统原理：
　　长久以来，众多安防--监控行业的厂商对 P4 工业CPU卡的面世，一直予以最热切的关注。因为， Pentium-4 CPU在视频监控中的使用，是 DVR 发展的必然趋势，同时也必然推动视频监控领域向更高层次的迈步。现在推出的监控系统，采用了MPEG 4 方式进行压缩记录，完全产生于TCP/IP网络，具备了更强劲的性能，更有诱惑力的价格，那就是新型网络DVR系统。
　　
　　1、监控前端设备AV（音视频）信号，通过视频电缆送入系统控制主机/控制分机的AV输入端，报警信号送入报警输入端。系统控制主机/控制分机具有数字多画面显示、联动报警、灯光、电动门，音视频同步采集，硬盘记录监控图像，远程广播监控图像,监听/对讲等功能。
　　2、 控制分机还可通过网络远程传输监视图像,实现远程 监视和控制。
　　2、 控制分机/主机作为视频服务器，本地监控图像可作数字多画面显示/电视墙显示。可远程监视和控制监控前端设备，控制分机/主机本地硬盘可记录监控图像，联动报警、灯光、电动门。
　　

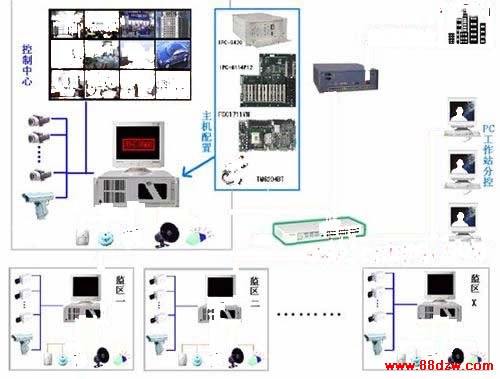

　　三、系统框图：
　　

　　系统配置：
　　研祥公司深入了监狱系统对视频监控的实际需求，整合研祥公司开发、生产、服务全方位的专业优势，推出监狱系统视频监控的平台最优解决方案，供业内厂商参考选择。
　　方案如下：
　　监控主机配置为：IPC-8420 / IPC-6114P12 / FSC1711VN / CPU P4 2.4G / DDR 256 M
　　
　　五、系统评价
　　1、IPC-8420 机箱存储空间大，最多可以提供 13 个硬盘空间；
　　2、FSC-1711VN 带 32 M 显存，及 AGP 1X / 2X / 4X 图形的加速控制器，保证画面质量；
　　3、主板采用 845 DDR 芯片组，保证系统优良运算性能；
　　4、采用多 PCI 底板，为 DVR 产品的升级提供了无限的空间，为 DVR 的发展历程打开了崭新的一页
