1 引言
　　
　　Philips公司的8XC552单片机以其体积小、功能强、价格低等优势而广泛地使用在工业控制、DCS控制和智能仪器等领域。笔者在智能配电监测仪的研制过程中，虽然采取了相应的抗干扰措施，但由于工业现场环境中电磁场、电网尖峰、谐波、浪涌及雷电辐射等影响，仍有可能出现程序死循环、跑飞等失控现象。为此，笔者采用Watchdog技术保证了系统的正常运行，通常Watchdog技术在单片机应用系统中可分为软件Watchdog和硬件Watchdog。Philips公司的8XC552、Intel的8098、Motorala的68C05以及Microchip的16C5X系列单片机本身已带有软件Watchdog功能，因此，只要硬件接法正确，在软件设计中调用相应语句进行启动即可。

2 硬件组成原理

2．1系统工作原理

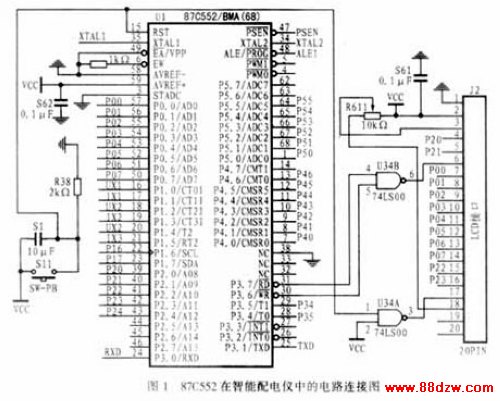

　　图1所示是87C522单片机用于智能型配电仪的连接电路，本智能配电仪中的87C552为主控芯片，该芯片除具有三个16位定时器T0、T1及T2外，还有一个专作监视8位定时器、简称WDT（WatchdogTimer）的T3定时器。因为微控制器有时会受噪音、射频干扰等环境因素的影响而导入错误的运行状态。监视定时器的功能就是在某特定的时限内使微控制器复位，从而将其从错误的状态中恢复过来以重新开始正常运行。当T3用作Watchdog定时器并由软件启动计时后，如果系统已达到所设定的预定时间而仍没有重新启动定时器，此时就会产生溢出信号并停止计时，表明系统出现异常。CPU可以对定时器重新启动、清零、设定计时值等操作。系统正常运行时，CPU将周期性地重新启动定时器，当然其启动周期应小于定时器的设定值，以保证定时器始终不能产生溢出信号。而当系统运行不正常时，由于CPU不能周期性地启动定时器，因而定时器将产生溢出信号，以强迫CPU恢复系统的正常运行。

2．2 Watchdog的内部结构原理
　　
　　监视定时器的结构原理如图2所示。它的核心为一8位定时器，其前级是一个11位定标器。后者的输入信号为fosc／12，即定标器对机器周期进行递增计数。这样，每过2个机器周期，定时器T3的值便增加1000次。若用16MHz或24MHz晶体振荡器，则监视定时器的增值间隔将分别为1．536ms和1．024ms；其相应的最大溢出周期分别为393．216ms和262．144ms。

　　当监视定时器溢出时，系统将产生一个内部复位脉冲以使8XC552复位。由图2可以看出，T3溢出时，RST引脚内侧的晶体管因栅极出现一个负脉冲而瞬时导通，从而在RST引脚上输出一个复位正脉冲，其宽度为3个机器周期。如果RST引脚外接电容，则这么窄的输出脉冲可能遭到破坏，因为电容不允许RST引脚电压产生突变，但这不会影响到内部复位操作。

　　如果将8XC552的引脚接至低电平，则输入信号至定标器的通路将畅通无阻，于是监视定时器便正常运作。但若将引脚接高电平，输入信号则会因与门被封锁而不能通过，这时监视定时器处于关闭状态。应当指出，一旦T3被开启，则无法用软件使之关闭；同时如果T3被EW禁止，也无法用软件启动。
　　
　　如果
