 摘要：CY8C26233是赛普拉斯微系统公司生产的可调光电子镇流器PSoC器件。这种芯片带有数字可寻址照明接口，可实现1%～100%的调光幅度。文中介绍了CY8C26233的内部结构、引脚功能和主要特点，给出了基于CY8C26233的调光镇流器电路及参考设计。

    关键词：CY8C26233；PSoC；遥控调光；镇流器

１ 概述

ＣＹ８Ｃ２６２３３是赛普拉斯微系统有限公司推出的电子调光镇流器专用可编程系统级芯片(ＰＳｏＣ)。这种ＰＳｏＣ混合信号阵列带有一个嵌入式微控制器，是一种具有数字可寻址照明接口(ＤＡＬＩ)通信功能的单片电子调光镇流器控制器。ＰＳｏＣ系列器件有４个型号，ＣＹ８Ｃ２６２３３是其中的一种。在ＰＳｏＣ问世之前，调光电子镇流器通常需用两块ＩＣ。其中一块ＩＣ用于镇流器控制，另一块ＩＣ用于管理通信接口ＣＹ８Ｃ２６２３３的出现则有效地解决了这一问题。基于ＣＹ８Ｃ２６２３３的电子镇流器设计所需元件数目可较大减少，并根据ＤＡＬＩ ＥＮ６０９２９规范实现１％～１００％的调光幅度，而且节电效果显著。

２ ＣＹ８Ｃ２６２３３的主要特点

ＣＹ８Ｃ２６２３３的主要特点如下：

●工作电压ＶＣＣ为３～５．２５Ｖ；

●工作频率为９３．７ｋＨｚ～２４ＭＨｚ；

●带有８ｋ的程序存储器和２５６ｋ的数据存储器；

●内含１２个模拟ＰＳｏＣ块，可用于ＳＡＲ ＡＤＣｓ、多斜率ＡＤＣｓ、增益可编程放大器、可编程滤波器和ＤＡＣｓ等；

●内含８个数字ＰＳｏＣ块，其潜在应用于定时器、计数器、ＵＡＲＴｓ、ＣＲＣ产生器和ＰＷＭｓ等；

●当一个指令写进乘法器／累加器(ＭＡＣ)输入寄存器时，８×８的乘积和一个３２位累加结果将在下一个指令周期从输出寄存器读出并利用；

●具有多振荡器选择功能。可在２４ＭＨｚ的内部主振荡器、３２．７６８ｋＨｚ的外部晶体振荡器和用于ＰＳｏＣ单元及看门狗定时器时钟的内部低速振荡器中选择。

３ ＣＹ８Ｃ２６２３３内部结构和引脚功能

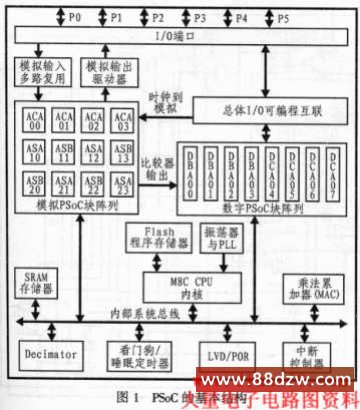

ＣＹ８Ｃ２６２３３ ＰＳｏＣ内置高性能８位Ｍ８Ｃ哈佛(Ｈａｒｖａｒｄ)体系结构微处理器、１２个模拟ＰＳｏＣ块(ｂｌｏｃｋｓ)阵列和８个数字ＰＳｏＣ块阵列，其基本结构框图如图１所示。

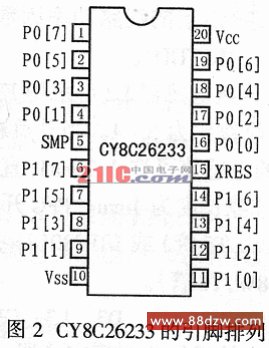

ＣＹ８Ｃ２６２３３采用２０引脚ＰＤＩＰ、ＳＯＩＣ及ＳＳＯＰ等三种封装形式，其引脚排列如图２所示。芯片各引脚的功能如下：

１脚(Ｐ０[７])：灯电流感测输入；

２脚(Ｐ０[５])：１～１０Ｖ ＤＣ控制应用模拟控制输入；

３脚(Ｐ０[３])：温度感测输入；

４脚(Ｐ０[１])：备用端；

５脚(ＳＭＰ)：开关模式泵，该脚应悬空；

６脚(Ｐ１[７])：当镇流器处于待机状态时，该脚输出低电平；

７脚(Ｐ１[５])：ＤＡＬＩ接收输入端；

８脚(Ｐ１[３]):半桥低端驱动器输出；

９脚(Ｐ１[１])：硬开关故障输入；
