从保护环境和经济条件许可等因素综合来看，电动自行车目前乃至今后都有着广阔的发展空间。目前市面上电动自行车的速度表和里程表都是机械的，看起来不够直观与方便。如果能用LED直接显示出来里程数或速度值，就可节省用户的时间及精力处理自行车行进过程中的突发事件。

本文介绍的速度与里程表设计以单片机和光电传感器为核心。传感器将不同车速转变成的不同频率的脉冲信号输入到单片机进行控制与计算，再采用LED模块进行显示，使得电动自行车的速度与里程数据能直观的显示给使用者。

系统概述

本系统由信号预处理电路、单片机AT89C2051、系统化LED显示模块、串口数据存储电路和系统软件组成。其中信号预处理电路包含信号放大、波形变换和波形整形。对待测信号进行放大的目的是降低对待测信号的幅度要求；波形变换和波形整形电路则用来将放大的信号转换成可与单片机相连的TTL信号；通过单片机的设置可使内部定时器T1对脉冲输入引脚T0进行控制，这样能精确地算出加到T0引脚的单位时间内检测到的脉冲数；设计中速度显示采用LED模块，通过速度换算得来的里程数采用I2C总线并通过E2PROM来存储，既节省了所需单片机的口线和外围器件，同时也简化了显示部分的软件编程。

系统的原理框图如图1所示。

图1 系统的原理框图

工作原理

该设计能实时地将所测的速度与累计里程数显示出来，主要是将传感器输入到单片机的脉冲信号的频率（传感器将不同车速转变成不同频率的脉冲信号）实时地测量出来，考虑到信号的衰减、干扰等影响，在信号送入单片机前应对其进行放大整形，然后通过单片机计算出速度和里程，再将所得的数据存储到串口数据存储器，并由LED显示模块交替显示所测速度与里程。本设计的里程数的算法是一种大概的算法（假设在一定时间内自行车是匀速行进，平均速度与时间的乘积即为里程数）。

设计时，应综合考虑测速精度和系统反应时间。本设计用测量脉冲频率来计算速度，因而具有较高的测速精度。在计算里程时取了自行车的理想状态。实际中，误差控制在几米之内，相对于整个里程来说不是很大。为了保证系统的实时性，系统的速度转换模块和显示数据转BCD码模块都采用快速算法。另外，还应尽量保证其他子模块在编程时的通用性和高效性。本设计的速度和里程值采用6位显示，并包含两个小数位。

系统的硬件设计

1. 脉冲发生源

   本设计采用了ST1101红外光电传感器，进行非接触式检测。当有物体挡在红外光电发光二极管和高灵敏度的光电晶体管之间时，传感器将会输出一个低电平，而当没有物体挡在中间时则输出为高电平，从而形成一个脉冲。

   该系统在自行车后轮的轴处保持着与轮子旋转切面平行的方向延伸附加一个铝盘，在这个铝盘的边沿处挖出若干个圆形过孔，把传感器的检测部分放在圆孔的圆心位置。每当铝盘随着后轮旋转的时候，传感器将向外输出若干个脉冲。把这些脉冲通过一系列的波形整形成单片机可以识别的TTL电平，即可算出轮子即时的转速。

   铝盘的圆孔的个数决定了测量的精度，个数越多，精度越高。这样就可以在单位时间内尽可能多地得到脉冲数，从而避免了因为两个过孔之间的距离过大，而车子正好在过孔之间或者是在下个过孔之前停止了，造成较大的误差。

   本设计在铝盘过孔的设计上采用11个过孔，从而留下了10个同等的间距。这样在以后的软件设计中能够较为方便的计算出速度里程。脉冲发生源的硬件结构图如图2所示。

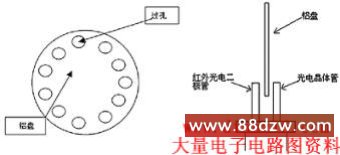

   图2 脉冲发生源硬件结构图（左为正视图，右为侧视图）

2. 信号预处理电路

   如图3所示，系统的信号预处理电路由二级电路构成，第一级是由开关三极管组成的零偏置放大器，采用开关三极管可以保证放大器具有良好的高频响应。当输入信号为零或负电压时，三极管截止，电路输出高电平；而当输入信号为正电压时，三极管导通，此时输出电压随着输入电压的上升而下降，这使得速度里程表既可以测量任意方波信号的频率，也可以测量正弦波信号的频率。由于放大器的放大功能降低了对待测信号的幅度要求，因此，系统能对任意大于0.5V的正弦波和脉冲信号进行测量。预处理电路的第二级采用带施密特触发器的反相器DM74LS14来把放大器生成的单相脉冲转换成与COMS电平相兼容的方波信号（如图4所示），同时将输出信号加到单片机的P3.4口上。


   图3 信号预处理电路图


   图4 施密特触发器对脉冲的整形

   利用施密特触发器状态转换过程中的正反馈作用，可以把边沿变化缓慢的周期性信号变换为边沿很陡的矩形脉冲信号。输入的信号只要幅度大于VT+，即可在施密特触发器的输出端得到同等频率的矩形脉冲信号。

   从传感器得到的矩形脉冲经传输后往往发生波形畸变。当传输线上的电容较大时，波形的上升沿将明显变坏；当传输线较长，而且接受端的阻抗与传输线的阻抗不匹配时，在波形的上升沿和下降沿将产生振荡现象；当其他脉冲信号通过导线间的分布电容或公共电源线叠加到矩形脉冲信号时，信号上将出现附加的噪声。无论出现上述的那一种情况，都可以通过用施密特反相触发器整形而得到比较理想的矩形脉冲波形。只要施密特触发器的VT+和VT-设置得合适，均能受到满意的整形效果。

3. E2PROM AT24C02的应用

   AT24C02是CMOS 2048位串行E2PROM，在内部组织成256×8位。AT24C02的特点是具有允许在简单的二线总线上工作的串行接口和软件协议。

   如图5所示，在本设计中用芯片AT24C02的SDA端与单片机的P3.7口相连，SCL端与单片机的P3.5口相连。因为在这个I2C总线上只有一个器件，所以把AT24C02的地址设为000，即把A0、A1、A2都接地。单片机计算出来的里程数据通过SDA、SCL向AT24C02输送数据。单片机首先向AT24C02发送写信号，当确认后从单片机内部的数据储存单元提取数据然后向AT24C02的内部地址传送数据。当显示里程时，单片机首先向AT24C02发送读信号，然后确认后，单片机从AT24C02内部的地址向单片机的读出单元字节读出数据，供显示所用。


   图5 AT24C02与单片机的接口电路图

4. 显示部分

   本设计的显示模块包括MC14511BCP、CD4076、74LS138和6个LED显示管等器件。

   MC14511是将锁存、译码、驱动三种功能集于一身的“三合一”器件。锁存器的作用是避免在计数过程中出现跳数现象，便于观察和记录。用译码器将BCD码转换成7段码，再经过大电流反相器，驱动共阴极LED数码管。译码器属于非时序电路，其输出状态与时钟无关，仅取决于输入的BCD码。

   74LS138的作用相当于位选的功能，当C，B，A的输入分别为“000、001、010、011、100、101”时分别选择不同的MC14511，从而在不同位上显示不同的数字和小数点。CD4076是CMOS 4位三态输出D寄存器,通过74LS138的Y6，Y7来控制其CP的工作，从而使CD4076来控制小数点显示。图6是显示模块框图。

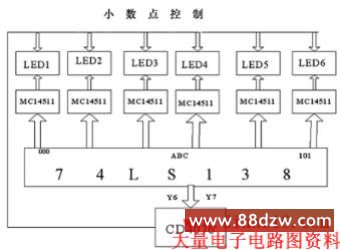

   图6 显示模块框图

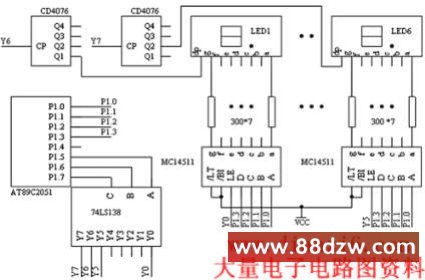

   图7为系统显示部分的电路。系统中用74LS138的Y0～Y5选择MC14511以驱动LED显示，Y6、Y7来控制CD40756的CP，从而达到以CD4076的Q1～Q4控制小数点的显示，另一个CD4076只用到其Q1和Q2，图中字符相对应的地方表示其引脚相连。


   图7 系统显示部分的电路
