　　软件设计

　　步进电机细分驱动系统的软件主要由主控程序、细分驱动程序、键处理程序、显示数据处理及显示驱动程序、通信监控程序等部分组成。

　　细分驱动电路的主控制程序控制整个程序的流程，主要完成程序的初始化、中断方式的设置、计数器工作方式的设置及相关子程序的调用等。初始化包括8279 各寄存器、8279的显示RAM、80C916MC的中断系统及内部RAM等。在80C196MC的各中断中，使用了INT15、INT14和INT13 这三个中断，其中，INT15为高优先级。在运行状态下，当有停止键按下时，则INT15中断服务程序将T1关闭，从而使步进电机停止。T1控制每一步的步进周期，该服务程序基本上只作重置定时器和置标志位的操作，而其它操作均在主程序中完成。主程序流程图见本刊网站。

　　细分驱动程序中，细分电流控制信号的输出采用单片机片内EEPROM软件查表法，用地址选择来实现不同通电方式下的可变步距细分，从而实时控制步进电机的转角位置。其流程图如图4所示。

　　步进电机的正反转控制是通过改变电机通电相序来实现的。为达到对步进电机启/停运行过程的快速和精确控制，从其动力学特性出发，推导出符合步进电机矩频特性的曲线应该是指数型运行曲线，并将这一曲线量化后，存入EEPROM。步进电机在运行过程中，每个通电状态保持时间的长短，由当前速度对应的延时时间值决定。

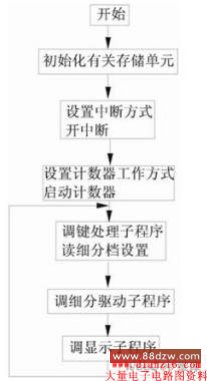

图3 步进电机细分驱动控制主程序流程图

　　结语

　　本文提出并实现的步进电机均匀细分驱动系统，最高细分达到256细分，能适应大多数中小微型步进电机的可变细分控制、较高细分步距角精度及平滑运行等要求。大量新型元器件的采用，使所设计的驱动器具有体积小、细分精度高、运行功耗低、可靠性高、可维护性强等特点。系统软件功能丰富，通用性强，从而使控制系统更加灵活。

　　该驱动控制系统已经用于“全自动高精度线材切割机”的驱动控制系统中，实现了较高的稳速精度和切割精度，惯性小，运行可靠，取得了满意的效果。
