　　上位机显示界面采用适合快速开发的可视化面向对象高级语言VB 来编写。KPCI-8110CAN 适配卡提供.dll 驱动和.lib 库函数，通过在VB 程序中调用相关的驱动函数就可以实现CAN 适配卡的配置和数据的读写。

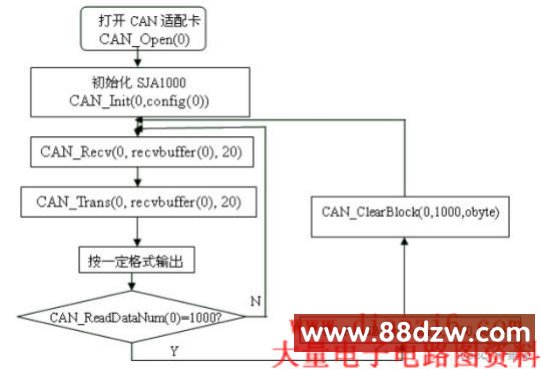

　　上位机端接收数据的流程如图2 所示。

图2 上位机接口函数使用流程图

　　数据接收到上位机之后保存在一个大容量的内存缓冲池内，用户只需实时通过函数CAN_ReadDataNum(mindex) 查询缓冲池内的数据量， 再通过函数CAN_ReadBlockData(mindex,num,obyte)及时读走保存即可。其中obyte 为接收数据起始指针。

　　CAN_ClearBlock(mindex,num,obyte)为清空从obyte 指针开始的缓冲池空间。

　　注意：由于SJA1000 CAN 控制器每个地址存储8 位数据，而F2812 内置CAN 控制器每个地址存储16 位数据，而且标准数据帧的标识符也不是从字节的起始位开始的，所以定义标识符的时候要按照不同控制器的要求来定义。例如F2812 内置CAN 控制器定义数据帧标识符为344 0000（bit28-bit18 为标识符位），SJA1000 独立控制器对应的标识符应为1A20（bit15－bit5 为标识符位）。

　　2.2 分析仪器CAN 网络通信程序设计

　　智能节点分析仪器端的编程采用 C 语言与汇编语言相结合的方式，采用结构化程序设计方案，可读可移植性好。流程如图3 和4 所示。

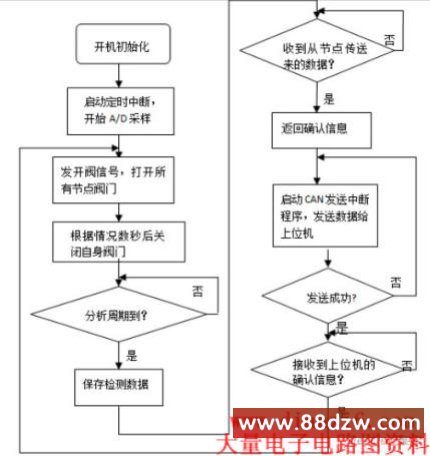

图3 分析仪器主节点程序流程图

　　主节点在接收到从节点传送过来的数据后，在接收成功引起的中断处理程序中对数据进行处理，然后转存到主节点的发送邮箱中，等待发送给上位机。在进行数据处理的时候要把接收邮箱中的数据赋给中间变量，处理完后再把中间变量的值赋给发送邮箱，这个过程中要注意借助指针来完成。如下所示：

　　Mailbox = &ECanaMboxes.MBOX0 + n; // n 为邮箱号

　　receiveboxl = Mailbox->MDRL.all;

　　receiveboxh = Mailbox->MDRH.all;

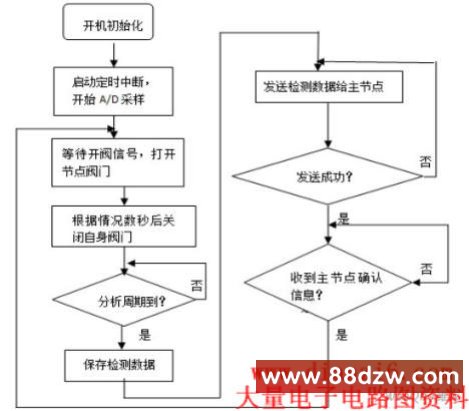

图4 分析仪器从节点程序流程图

　　3 实验结果及分析

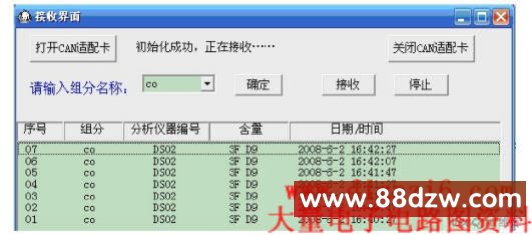

　　使用 KPCI-8110 的测试程序向分析仪器周期发送一帧数据时，查看测试程序和分析仪器存储器可以看出，分析仪器端正确地接收到PC 发送来的数据，CAN 网络运行良好。图5为自己开发的接收界面试验状态下成功接收到数据，分析仪器网络分析周期为20s，发送速率为100Kbps。

图5 上位机接收界面

　　在对节点和上位机的通信进行试验的时候发现，在单独使用eCAN 模块发送和接收数据时，通信情况良好，发送和接收的帧数相同。

　　需要注意的是，在运行DSP 多组分气体分析平台的整个软件程序时，在较短时间内要以较大速率发送大批量数据，故将A/D 采样之后的数据滤波和处理部分放在主程序中执行，尽可能减少A/D 中断服务子程序的处理时间，这样就可以减少对CAN 发送中断程序的影响。

　　经实验证明，以上分析和判断是正确的，网络通信状况良好，无丢帧现象。

　　4 总结

　　该网络通信系统在试验中得到了良好的效果，满足了多组分分析仪器的设计要求。
