     摘要：本文介绍了一种采用CAN总线的多用户电能表设计。首先介绍了CAN总线优点和电能表的特点以及硬件方案设计, 接着详细探讨了电能表主要模块功能。该电能表既可以计量多户家庭的用电情况, 还具有断电控制、实时处理速度快、性价比高的特点；尤其，增加可透支用电的设计，具有人性化的优点。

　　0 引言

　　在实际应用中, 越来越多像学校、工厂宿舍等用户密集场合，采用了一块表计量多个用户的多用户电能表，这种新型电能表对于降低人力与管理成本是显而易见的。然而，尽管采用通信方式种类繁多，多用户电能表系统的通信不稳定一直是难以解决的问题。在本设计中，采用CAN总线通信的方式设计新表，能满足通信稳定、实时准确的要求；而且该表增加可透支用电的设计，解决了众多多用户电能表欠费即断电，给不能及时缴费的用户带来不便的问题。

　　1 CAN 总线与电能表的特点

　　1.1 CAN 的优点

　　CAN(controller area network)是一种应用在生产现场、在微机化测控设备之间实现双向串行多节点数字通信的现场总线。CAN与其他总线有明显优势：1. CAN总线具有非破坏性仲裁，支持竞争，通信采用“多主对等”方式；2.CAN总线组网非常灵活，通信速度最大可到1Mb/s；3.CAN总线采用CRC检验并有错误处理功能，当节点错误时，能自动关闭输出，使总线上的其它节点及通信不受影响。这些特点为电能表稳定通信提供了条件。

　　1.2 多用户电能表的特点

　　1、电力部门上位机通过RS232 接口转CAN 总线接入网络采集各电能表。通过上位机软件实时监控电能表,具有分时计费、对表设置缴费管理模式和修改参数等功能。

　　2、该电能表有过载保护功能,当用户负载超过允用最大负载时,表自动对该用户断电。

　　3、该表还具有透支模式，用户可现场操作，能提供定量的临时供电，为不方便及时缴费的欠费断电用户提供了便利。

　　2 多用户电能表硬件设计

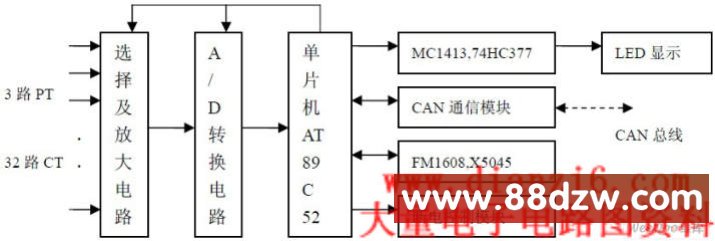

　　电能表硬件系统结构如图1所示, 整个系统由7大部分组成: 选择及放大电路、A/D转换电路、断电控制模块、CAN通讯模块、LED显示、存储器FM1608,X5045和单片机AT89C52。当用户用电时，对应的CT(电流互感线器)和PT(电压互感线器)产生感应电压小信号，小信号由选择及放大电路选择通道和放大后，至A/D转换电路变为数字信号，由单片机(AT89C52)进行处理，将数据保存至FM1608/X5045中，同时由LED显示电量，当有通信时，单片机将数据经由CAN通信模块，上传至上位机。

图1 系统总体框图

　　2.1 选择及放大电路设计

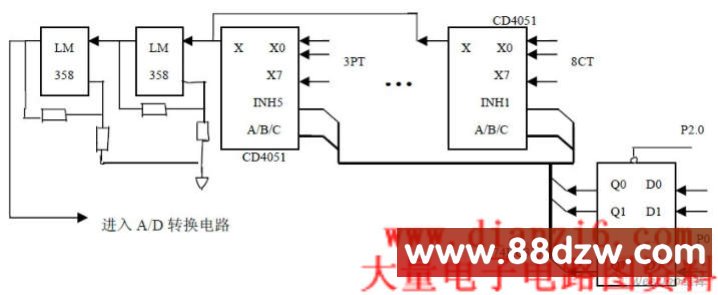

　　选择及放大电路由多路选择电路和两级放大电路组成。单片机引脚P2.0片选一74HC377芯片控制5片CD4051芯片使能端，P0口放送一字节编码字，字节前5位片选5个CD4051的INH,后3位控制A/B/C引脚，选择其中一条电流或电压感应通路，而使其他通路处于断开状态。

　　放大电路由两片LM358芯片级联，将所选的通路的小信号线性放大，放大到适应A/D芯片处理的采样信号，信号进入A/D芯片后，由模拟信号转化为数字信号，这样单片机才能进行数据处理。多路选择及放大电路如图2。

图 2 多路选择及放大电路

　　2.2 A/D转换电路和存储电路的设计

　　A/D转换电路选用AD574A芯片，它是一种快速12位逐次比较式A/D转换芯片，这里直接与8位AT89C52相连。不需要外接时钟和参考电压等电路就可以正常工作。

　　在用户用电时，AD574A将感应的模拟信号转换为12位的数字信号，P2.2端口片选，控制AD574A的工作状态的读取数据，P0端口通过两次读取A/D芯片输出的12位数据。当32路中某一电流和电压感应数据读入MCU内部寄存器后，和参数进行乘法运算，得出能量数据，并累加在FM1608芯片相应地址中。
