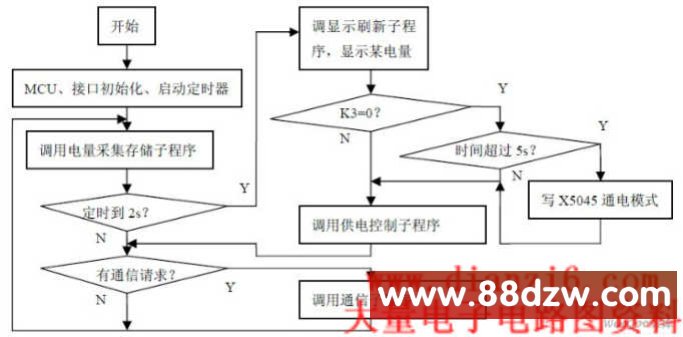

图5 计量存储显示主程序框图

　　3.2 CAN通信模块程序设计

　　CAN通信模块主程序包括看门狗的初始化子程序(X5045_Rstdog()); 串行通信初始化子程序(Serial_init()); SJA1000 初始化程序子设计(CAN_Init()); 发送程序子设计(CAN_Send_Trans()); 以及接收程序设计子程序(CAN_Rece_Trans())。

　　CAN通信模块上电或复位后，先串行通信初始化程序负责设置波特率,读取电能表表号等；接着CAN初始化程序主要是对SJA1000寄存器的初始化,包括：定义BasicCAN、验收屏蔽码、总线的位速率、位周期内的采样点和采样数量、管脚RX0、TX0的输入输出模式和配置。这些完成后,要清除SJA1000的复位请求标志进入工作模式, SJA1000准备进行报文的发送和接收；最后程序进入循环等待中。当上位机有指令下达，引起中断，调用中断函数和相关的发送接收子程序。

　　该主程序设计采用基于Keil C的C语言进行编程,调用基本库函数来实现各种功能。

　　3.3 断电模块程序设计

　　断电模块上电或复位后，程序先进行串行端口波特率初始化等，接着进入循环等待状态，串行中断发生时，调用串行通信中断函数，由P3.0端口接收数据并解码，对P3.2-P3.4端口赋值，接着等待74LS138反应时间后，对P0端口赋值，再等待外部芯片反应时间后，退出中断函数。

　　结束语

　　随着科学技术的发展，智能产品设计更注重于人性化的特点。本电能表设计形成产品后市场前景广阔, 对于我国电力市场的规划管理，小区生活品质提升将起到积极的作用。

　　本文作者创新点:1.在多用户电能表中采用成熟的CAN总线通信技术；2.在硬件和软件方面增加了可透支用电的人性化设计。
