基于AVR单片机的125 kHz简易RFID阅读器设计

文章摘要：在输入捕捉中断程序中定义一个触发沿标志tr=1(用于表示由下降沿引起的触发)，同时定义一个无符号字符型变量i用来对接收到的数据个数进行计数，由于无符号字符型数据的取值范围为O～255，所以当接收完256位时，i的值再次变为0。接着判断是否为合法跳变，由以上分析可知，电平跳变的时间为256μs或512μs为合法跳变。本系统使用8 MHz时钟，T／C1设置为无预分频，则系统周期为O．125μs，则256μs对应计数值应为2 048，512μs对应计数值应为4 096。取计数值TCNTl小于5 000为合法跳变依据，若TC-NTl大于5 000，则认为是由干扰信号产生的非法跳变，并将其忽略，取TCN

基于AVR单片机的125 kHz简易RFID阅读器设计,标签：单片机开发,单片机原理,单片机教程,http://www.88dzw.com

　　在输入捕捉中断程序中定义一个触发沿标志tr=1(用于表示由下降沿引起的触发)，同时定义一个无符号字符型变量i用来对接收到的数据个数进行计数，由于无符号字符型数据的取值范围为O～255，所以当接收完256位时，i的值再次变为0。接着判断是否为合法跳变，由以上分析可知，电平跳变的时间为256μs或512μs为合法跳变。本系统使用8 MHz时钟，T／C1设置为无预分频，则系统周期为O．125μs，则256μs对应计数值应为2 048，512μs对应计数值应为4 096。取计数值TCNTl小于5 000为合法跳变依据，若TC-NTl大于5 000，则认为是由干扰信号产生的非法跳变，并将其忽略，取TCNTl介于3 000～5 000之间为512μs跳变依据。若为合法跳变，由于是下降沿触发的中断，则认为接收到一位数据“1”；若为合法跳变且3 000

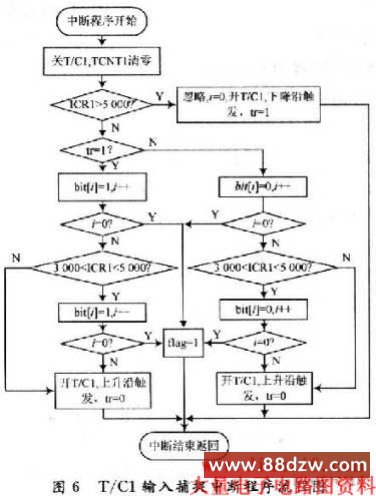

　　再将输入捕捉触发方式改为上升沿触发，设定触发沿标志tr=0(用于表示由上升沿引起的触发)。当中断是由上升沿触发时，执行类似操作。图6为中断处理程序流程图。

　　5 结语

　　本设计硬件电路中功放和检波部分采用分立元件构成，无需读卡基站芯片，电路结构简单，成本极低；软件部分采用C语言进行编写，提出了一种曼彻斯特编码的解码方法。由于RS 232的传输距离最大只有15 m，因此对于需要远距离数据传送的场合，可以通过加入RS 485电路以提高传输距离，从而实现远距离数据采集以及实行有关控制。在一些需要较远读卡距离的应用中，可通过改进功率放大电路(例如采用D类功率放大电路)来提高功放的效率，从而增大发射功率，增大读卡距离。通测试，系统可成功实现对EM4100 ID卡的读取，经过微调天线，最大读取距离可达15 cm，且读卡稳定、成功率高，可将其应用于门禁、公交等系统。（现代电子技术 作者：敖 华 陈渊睿 骆祖国 李 婷）
