　　4 软件设计

　　本系统的软件设计包括两部分：125 kHz载波的产生和ID卡解码。载波信号产生相对简单，可利用单片机的T／C2，使其工作于CTC模式，比较匹配时使输出OC2取反便可得到125 kHz的方波。解码软件设计相对较复杂，要对ID卡进行解码，首先应掌握ID卡的存储格式和数据编码方式。

　　4．1 EM4100数据存储格式

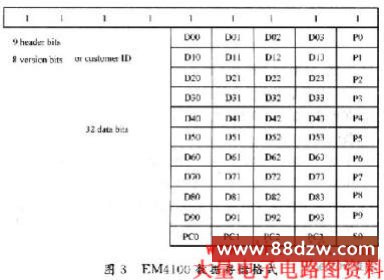

　　图3是EM4100的64位数据信息，它由5个区组成：9个引导位、10个行偶校验位“PO～P9'’、4个列偶校验位“PC0～PC3”、40个数据位“D00～D93”和1个停止位S0。9个引导位是出厂时就已掩膜在芯片内的，其值为“111111111”，当它输出数据时，首先输出9个引导位，然后是10组由4个数据位和1个行偶校验位组成的数据串，其次是4个列偶校验位，最后是停止位“0”。“D00～D13”是一个8位的晶体版本号或ID识别码。“D20～D93”是8组32位的芯片信息，即卡号。

　　每当EM4100将64个信息位传输完毕后，只要ID卡仍处于读卡器的工作区域内，它将再次按照图3顺序发送64位信息，如此重复，直至ID卡退出读卡器的有效工作区域。

　　4．2 EM4100数据编码方式

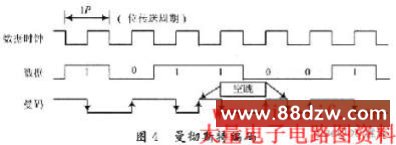

　　EM4100采用曼彻斯特编码，如图4所示：位数据“1”对应着电平下跳，位数据“0”对应着电平上跳。在一串数据传送的数据序列中，两个相邻的位数据传送跳变时间间隔应为1P。若相邻的位数据极性相同(相邻两位均为“O”或“1”)，则在两次位数据传送的电平跳变之间，有一次非数据传送的、预备性的(电平)“空跳”。电平的上跳、下跳和空跳是确定位数据传送特征的判据。在曼彻斯*调制方式下，M4100每传送一位数据的时间是64个振荡周期，其值由RF／n决定。若载波频率为125 kHz，则每传送一位的时间为振荡周期的64分频，即位传送时间为：1P=64／125 kHz=512μs，则半个周期的时间为256μs。

　　4．3 解码软件设计

　　ATmega8单片机T／C1的输入捕捉功能是AVR定时／计数器的一个非常有特点的功能，T／C1的输入捕捉单元可用于精确捕捉一个外部事件的发生，记录事件发生的时间印记。当一个输入捕捉事件发生时，T／C1的计数器TCNTl中的计数值被写入输入捕捉寄存器ICRl中，并置位输入捕获标志位ICFl，产生中断申请。可通过设置寄存器TCCRlB的第6位ICESl来设定输入捕捉信号触发方式。本系统利用单片机的输入捕捉功能进行解码。

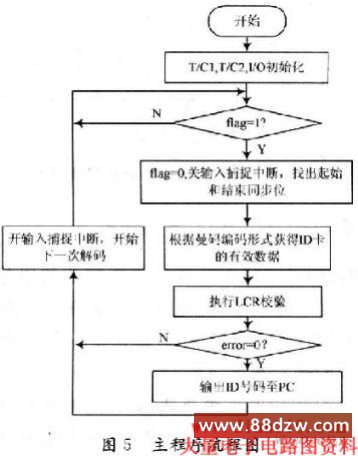

　　由曼彻斯特编码特点可知，每位数据都由半个周期的高电平和半个周期的低电平组成，因此可将一个位数据拆分为两位，即位数据“1”可视为“10”，位数据“O”可视为“01”，则64位数据可视为由128位组成。为了获得完整且连续存放的64位ID信息，在此接收两轮完整的64位数据，即接收256位。则上一轮接收到的停止位后紧跟着的必然是本轮接收到的起始位，据此找出起始同步头。再根据曼码特点获得ID卡的有效数据(“10”解码为“1”；“01”解码为“O”)并进行LCR校验，若校验无误，则将ID卡号输出至PC机，并准备下一次的解码；否则，直接准备下一次解码。另外，在程序中首先定义一个数组bit[256]用来存放接收到的数据；定义一个变量flag用来标记256位数据接收完成；定义一个变量error用来标记校验有错误产生。由于无ID卡靠近读卡器的有效工作区时，单片机输入捕捉引脚输入的是高电平，因此在主程序中先设定为下降沿触发，清零计数器TCNTl，打开T／C1的输入捕捉功能。主程序流程图如图5所示。
