P89V51RD2单片机的时钟电路
[09-11 23:03:22] 来源:http://www.88dzw.com 单片机学习 阅读:8475次
文章摘要:P89V51RD2单片机的时钟电路时钟电路时钟电路参数: 频率范围:0~40MHz C1、C2:20~30pF详细请查看:8051及P89V51RD2单片机P89V51RD2的两种时钟模式X1模式X2模式器件含有一个时钟加倍选项,可以加速器件的运行速度。此时:时钟加倍模式只可于加倍内部系统时钟和内部flash存储器(即EA=1)。在访问外部存储器和外围器件时要特别小心,还要注意晶振的输出(XTAL2)是不能加倍的。 时钟加倍模式可通过外部编程器或IAP来实现。当该模式被选择时,FST寄存器的EDC位用来指示6时钟模式。P89V51RD2的两种时钟模式——X2模式时钟加倍模式可通过外
P89V51RD2单片机的时钟电路,标签:单片机开发,单片机原理,单片机教程,http://www.88dzw.comP89V51RD2单片机的时钟电路
时钟电路
时钟电路参数:
频率范围:0~40MHz
C1、C2:20~30pF
详细请查看:8051及P89V51RD2单片机
P89V51RD2的两种时钟模式
X1模式
X2模式
器件含有一个时钟加倍选项,可以加速器件的运行速度。此时:时钟加倍模式只可于加倍内部系统时钟和内部flash存储器(即EA=1)。在访问外部存储器和外围器件时要特别小心,还要注意晶振的输出(XTAL2)是不能加倍的。
时钟加倍模式可通过外部编程器或IAP来实现。当该模式被选择时,FST寄存器的EDC位用来指示6时钟模式。
P89V51RD2的两种时钟模式——X2模式
时钟加倍模式可通过外部编程器或IAP来实现。当该模式被选择时,FST寄存器的EDC位用来指示6时钟模式。

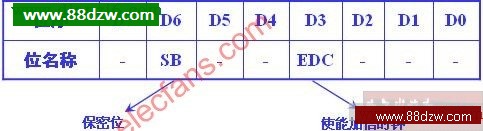

FST-Flash状态寄存器的位分配(地址:B6H)
不可位寻址;复位值:xxxxx0xxB
复位的概念
复位:将单片机系统置成特定初始状态的操作。复位后程序从头(0000H)开始重新执行。
何时复位
刚通电时——上电复位,进入初始状态
重新启动时——回到初始状态、重新开始
程序故障时——回到初始状态、重新开始
Tag:单片机学习,单片机开发,单片机原理,单片机教程,单片机学习
- 上一篇:单片机内部的时序
