有人问:IC烧录能不能也作一个教学呢?
木村豆桃哉在想...用LEAPER-48万用烧录器
1.把手往下扳
2.把IC放上去
3.关上把手
4.选择IC厂牌/编号
5.载入HEX档
6.按下烧录
7.等PASS出现就好了
为什么要教学呢???

所以...应该是没有万用烧录器的话要怎麽办呢?所以木村豆桃哉决定要来试试看,那个烧录器的电路是真还是假.如果不能用的话,不是发佈了错误讯息害人了吗?
但是又想...有万用烧录器可以用,为什麽要再做一个烧录器呢?超级矛盾~
好奇嘛,做了一个试试看呗...

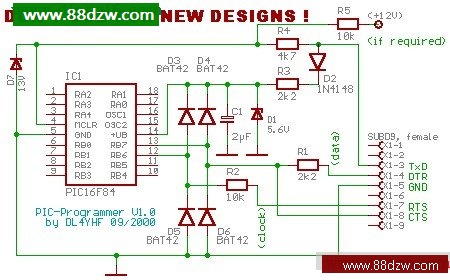

上网看了原版的线路图...头都晕了 @_@

原图烧12F629还要修改...

再找找其他简单一点的图吧

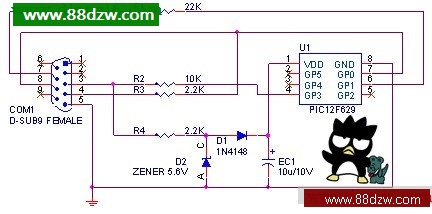

在网路上找到一个用Zener diode的图

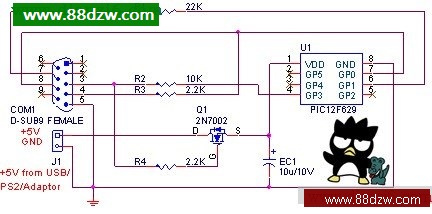

还有一个用USB/PS2/变压器外部供电的图

就用Zener diode的图来做吧

工具: 斜口钳、电烙铁、焊锡、有RS-232的PC一台
零件: Microchip PIC12F629、IC脚座、RS-232 D-Sub9 pin母头、1N4148、Zener 5.6V、10uF/10V、10K、22K、2.2K*2、万用洞洞板、热缩套管、OK线

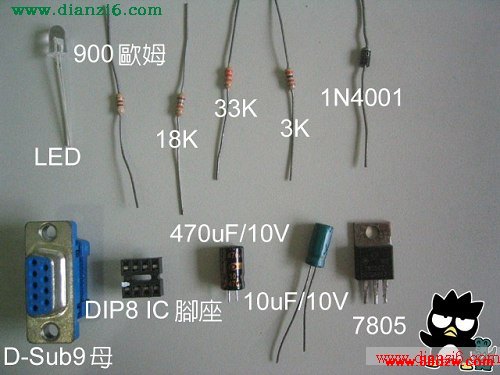

找了一下手上的废零件...并没有Zener...只找到这一些旧零件

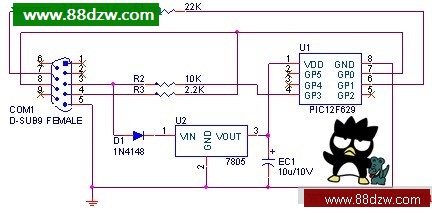

所以改了一下线路图:

零件也改了,用7805代替Zener :
零件: Microchip PIC12F629、IC脚座、RS-232 D-Sub9 pin母头、1N4001(代1N4148)、10uF/10V、18K(代10K)、33K(代22K)、3K(代2.2K)、热缩套管、OK线

连洞洞板也没有...算了...搭空桥.依照线路图开工吧

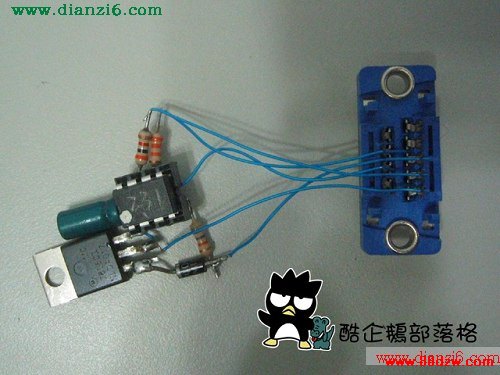

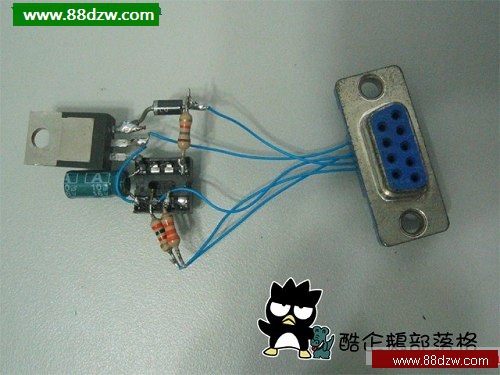

纯手工打造的烧录器 :

不好看 但是可以用就好了...

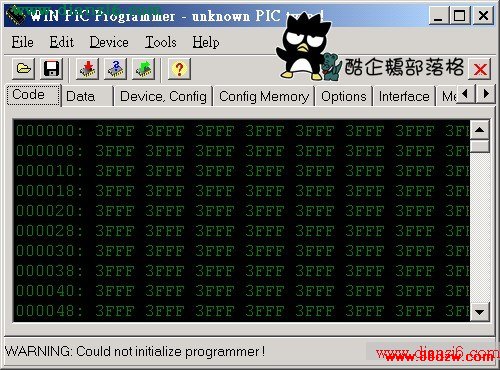

首先必须下载烧录程式WinPIC
进去后 看下面有一个Download那边可以下载
下载完开始安装了~基本上.下一步按到完成就对了.
安装完毕把刚刚做好那的东西装上电脑的RS-232.开始烧吧!!
