     仿真器对大多数单片机开发人员来说是不可缺少的开发工具,他能清楚的让开发人员知道芯片内部运行的状态,从而找出程序的 BUG,基本上可以实现边修改边调试运行,大大提高工作效率。我以前用的仿真器也是公司几千元买来的，不过我现在用的就是几十元的仿真器，用起来还挺顺手的。此仿真器是采用SST89E564 芯片配合一些电子元器件制作的仿真器。仿真程序代码63K，现将此仿真器的资料整理如下(部分网站上也有整理，但不够完善)：

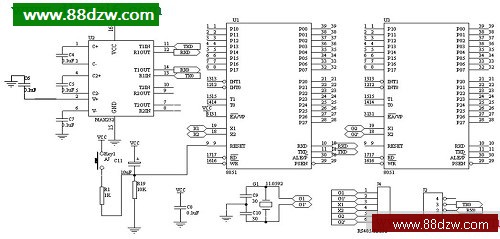

1．先贴一张原理图：

2．根据以上原理图将以上硬件搭好，再准备一条串口延长线和电路板连好，另
外我们再下载一个制作仿真器的软件 SSTEasyIAP11F.exe 将监控程序写入到
芯片，写完之后我们仿真器也就做好了。具体方法如下：
3．SSTEasyIAP11F.exe 软件的下载地址：sst/products/software_utils/softice/index.xhtml

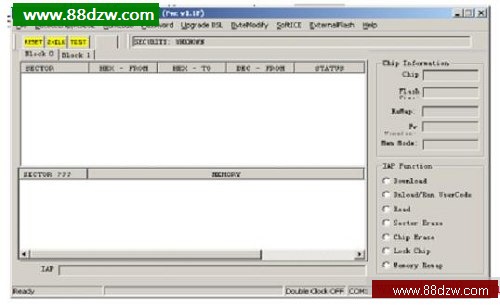

4．解压后打开如下界面：

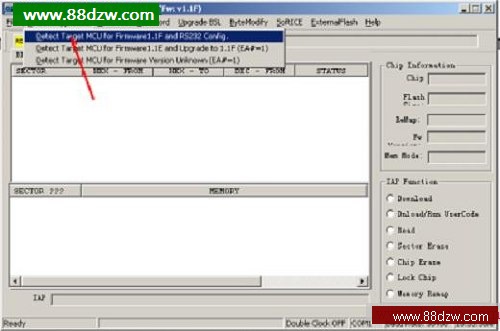

5．按下图操作，点击红色箭头：

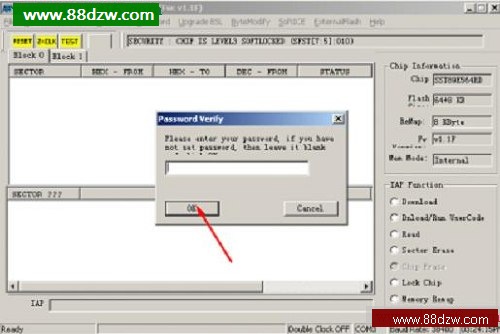

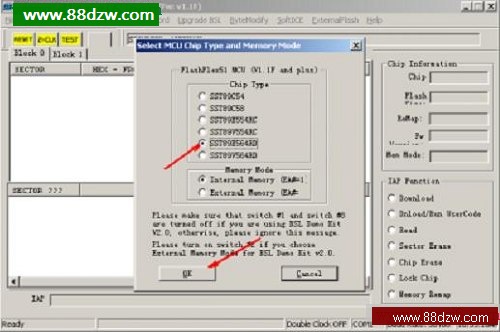

6．得到如下界面，我们先选择仿真芯片为SST89E564，然后点击OK

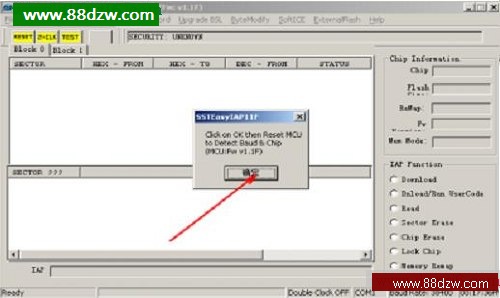

  7．  得到下图后，我们点击确定,上电.

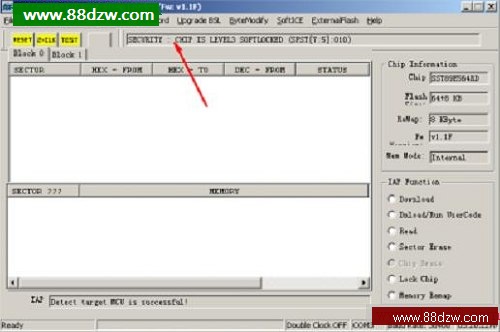

8.当出现下图红色箭头所示,表示连接成功.


9.接下来我们开始下载监控程序,单击红色箭头的Download SoftICE

10.如下图所示,我们点击OK开始下载监控程序

11.整个下载过程不到1分钟就完成了,就这样一个仿真器做好了
