1024kHz与4kHz方波输出电路

[11-21 21:44:14]   来源:http://www.88dzw.com  信号产生电路图   阅读:8735

文章摘要:本电路SJT为1024kHz温补型晶体振荡器。电路原理如图所示。电路由于其输出信号电平低,故后续三极管VTl作缓冲放大。VTl的基极偏置电阻R2、负载电阻R3、射极电阻R4为负反馈电阻,用以稳定VTl的直流工作点。稳压二极管VDl、VD2,电容Cl组成稳压、滤波电路,用以降低电源电压的波动对晶振SJT的频率影响。电阻Rl和电位器RP提供给温补晶振偏置电压,调节RP可微调晶振在精确频率上。

1024kHz与4kHz方波输出电路,标签:电路图讲解,电路图练习,http://www.88dzw.com

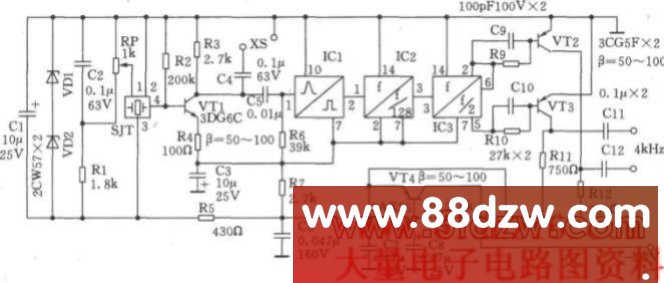

本电路SJT为1024kHz温补型晶体振荡器。电路原理如图所示。电路由于其输出信号电平低,故后续三极管VTl作缓冲放大。VTl的基极偏置电阻R2、负载电阻R3、射极电阻R4为负反馈电阻,用以稳定VTl的直流工作点。稳压二极管VDl、VD2,电容Cl组成稳压、滤波电路,用以降低电源电压的波动对晶振SJT的频率影响。电阻Rl和电位器RP提供给温补晶振偏置电压,调节RP可微调晶振在精确频率上。


Tag:信号产生电路图电路图讲解,电路图练习电子电路图 - 信号产生电路图
