70MHz并联晶体振荡器
[11-21 21:43:45] 来源:http://www.88dzw.com 信号产生电路图 阅读:8299次
文章摘要: 如图为70MHz并联型晶体振荡电路。振荡器主要是由三极管VTl、晶体SJT及电容Cl、C5等元件组成。元器件选择:电容Cl为20p,C2为100p,C3、C7为820p,C4为56p,C5、C8为47p,C6为47μF/50V。电感Ll为22μH(色码电感),L2为0.3μH。电阻Rl为1.6kΩ,R2为1kΩ,R3为750Ω,R4为180Ω、1W,R5为1.3kΩ,R6为3kΩ,R7为360Ω,R8为470Ω,R9~R12为300Ω、2W。三极管VTl、VT2选3DG828,65≤β≤115。晶体SJT用JA98型-70MHz。继电器KM为JUC-1M。

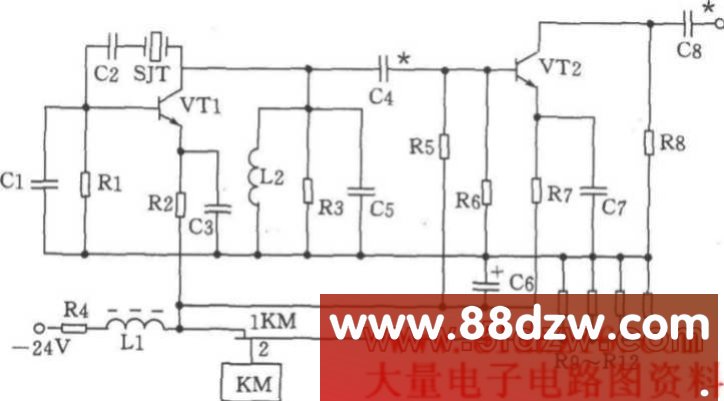

如图为70MHz并联型晶体振荡电路。振荡器主要是由三极管VTl、晶体SJT及电容Cl、C5等元件组成。元器件选择:电容Cl为20p,C2为100p,C3、C7为820p,C4为56p,C5、C8为47p,C6为47μF/50V。电感Ll为22μH(色码电感),L2为0.3μH。电阻Rl为1.6kΩ,R2为1kΩ,R3为750Ω,R4为180Ω、1W,R5为1.3kΩ,R6为3kΩ,R7为360Ω,R8为470Ω,R9~R12为300Ω、2W。三极管VTl、VT2选3DG828,65≤β≤115。晶体SJT用JA98型-70MHz。继电器KM为JUC-1M。
