450音频信号发生器
[07-13 03:32:50] 来源:http://www.88dzw.com 信号产生电路图 阅读:8233次
文章摘要:该振荡器是通讯机用户服务信号源。工作原理如图所示。它由VTl、VT2等相关元器件组成。VTl利用变压器T耦合产生振荡信号,VT2为共集电极电路起缓冲放大,射极输出。T变量器1—4绕组和C4电容组成选频网络。为防止T磁饱和,T由1—2抽头接至VTl的集电极,T的5—6是反馈线圈。检测:各管脚对地直流电位(参考值)如表所示。
450音频信号发生器,标签:电路图讲解,电路图练习,http://www.88dzw.com

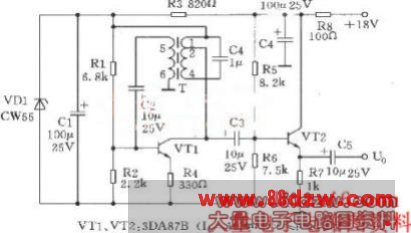

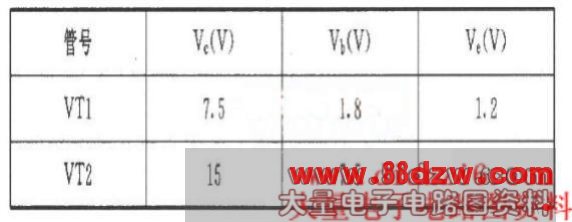

该振荡器是通讯机用户服务信号源。工作原理如图所示。它由VTl、VT2等相关元器件组成。VTl利用变压器T耦合产生振荡信号,VT2为共集电极电路起缓冲放大,射极输出。T变量器1—4绕组和C4电容组成选频网络。为防止T磁饱和,T由1—2抽头接至VTl的集电极,T的5—6是反馈线圈。检测:各管脚对地直流电位(参考值)如表所示。

Tag:信号产生电路图,电路图讲解,电路图练习,电子电路图 - 信号产生电路图
