高精度50Hz时基信号源(CD4060)电路图

文章摘要：在一些早期生产的交流电源供电的数字式电子钟表中，由于电路结构上的原因，通常总是将50Hz交流电源通过分频后，作为秒时基信号使用。由于交流电源的频率总会有一定的偏差，这样对于电子钟表来说，由于日积月累，这种小小的偏差也会使电子钟表与实际时间造成较大的偏差。为了消除这种偏差，业余爱好者组成过多种高精度50Hz时基电路。其中用得较多的是采用CD4060组成的电路，如图所示。

高精度50Hz时基信号源(CD4060)电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

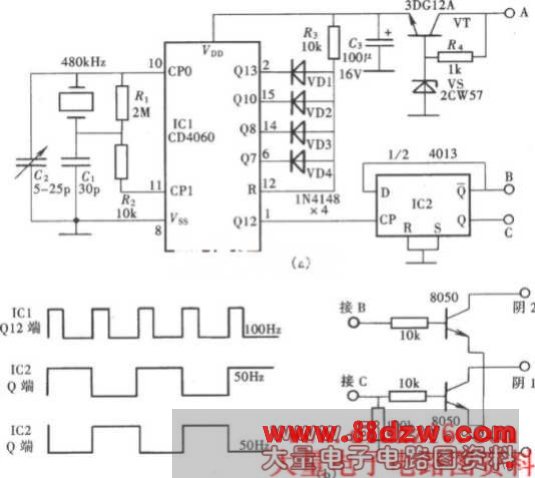

　　在一些早期生产的交流电源供电的数字式电子钟表中，由于电路结构上的原因，通常总是将50Hz交流电源通过分频后，作为秒时基信号使用。由于交流电源的频率总会有一定的偏差，这样对于电子钟表来说，由于日积月累，这种小小的偏差也会使电子钟表与实际时间造成较大的偏差。为了消除这种偏差，业余爱好者组成过多种高精度50Hz时基电路。其中用得较多的是采用CD4060组成的电路，如图所示。
