双边沿检测电路图

[11-21 19:48:13]   来源:http://www.88dzw.com  家用电器电路图   阅读:8768

文章摘要:图1是由异或门组成的双边沿(上升和下降)检测电路。异或门是在门输人端子逻辑不一致时输出“H”电平,如采用RC电路产生延迟时间,则在上升、下降时检测出边沿,得到微分脉冲输出。图2是电容C的端子电压波形。74HC86的阈值电压VTH为VDD/2,在此处放人标记线。从对应输人上升开始,到达到C端子电压VTH之前的时间和从输人下降开始,到达到C端子电压yTH之前的时间都可得到输出脉冲。从这种双边沿检测电路输出波形的时间轴看,频率变为输人频率的2倍,因此,此电路也可作为2倍频电路使用。图1 上升/下降双边沿检测电路图2上升沿检测电路的输人输出波形(R=10kΩ,C=1000pF,ZV/div.,10μs

双边沿检测电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com

  图1是由异或门组成的双边沿(上升和下降)检测电路。异或门是在门输人端子逻辑不一致时输出“H”电平,如采用RC电路产生延迟时间,则在上升、下降时检测出边沿,得到微分脉冲输出。

  图2是电容C的端子电压波形。74HC86的阈值电压VTH为VDD/2,在此处放人标记线。从对应输人上升开始,到达到C端子电压VTH之前的时间和从输人下降开始,到达到C端子电压yTH之前的时间都可得到输出脉冲。

  从这种双边沿检测电路输出波形的时间轴看,频率变为输人频率的2倍,因此,此电路也可作为2倍频电路使用。

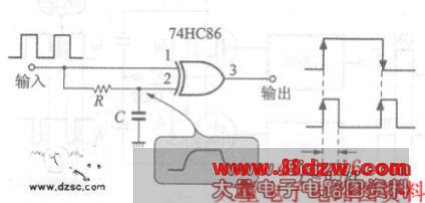

  图1 上升/下降双边沿检测电路

上升/下降双边沿检测电路

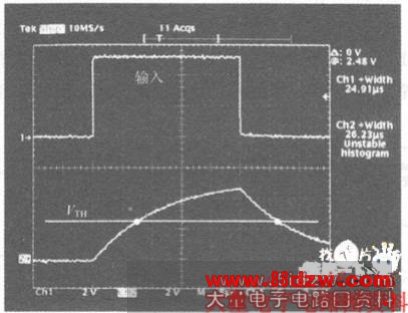

  图2上升沿检测电路的输人输出波形(R=10kΩ,C=1000pF,ZV/div.,10μs/div)

上升沿检测电路的输人输出波形
