TA869OAN、TA869lAN单片双制式彩电集成电路图
[10-03 05:30:11] 来源:http://www.88dzw.com 家用电器电路图 阅读:8536次
文章摘要:TA869OAN、TA869lAN邢是日本东芝公司生产的单片双制式彩电集成电路,广泛应用于国产和进口各种彩色电视机中。1.功能特点TA869OAN、TA8691N集成电路内部包括图像中频、伴音中频、视频、色度、行场小信号振荡等五大功能电路。2.引脚功能及数据TA869OAN、TA869lAN的区别仅在于射频AGC控制的反向与正向之分,其集成块的内电路方框图、引脚功能及数据如图1所示。表1 TA872OAN集成电路的引脚功能及数据
TA869OAN、TA869lAN单片双制式彩电集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.comTA869OAN、TA869lAN邢是日本东芝公司生产的单片双制式彩电集成电路,广泛应用于国产和进口各种彩色电视机中。
1.功能特点
TA869OAN、TA8691N集成电路内部包括图像中频、伴音中频、视频、色度、行场小信号振荡等五大功能电路。
2.引脚功能及数据
TA869OAN、TA869lAN的区别仅在于射频AGC控制的反向与正向之分,其集成块的内电路方框图、引脚功能及数据如图1所示。

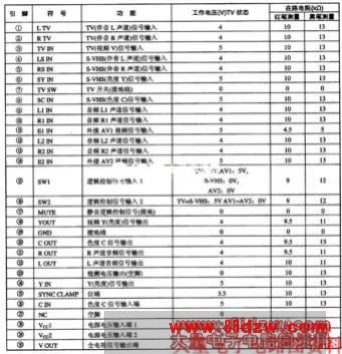

表1 TA872OAN集成电路的引脚功能及数据
