采用继电器等构成的启动电路图
[09-13 20:55:37] 来源:http://www.88dzw.com 单片机电路图 阅读:8442次

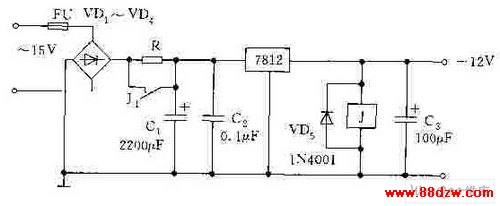

文章摘要:如下图所示,下图是采用继电器等构成的启动电路。在电源输入端接入电阻R,R的作用有二种,其一:可防止开机时对大电容C1的冲击电流而影响电源本身;其二:使负载获电延时数秒。在此过程中,因输出端的继电器J达不到12的吸合电压,合R接入电路起限流降压的作用,随着电源对C1、C3的充电完毕,继电器J接点吸合短路了R,这时,电源才进入正常的工作状态。
采用继电器等构成的启动电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com如下图所示,下图是采用继电器等构成的启动电路。在电源输入端接入电阻R,R的作用有二种,其一:可防止开机时对大电容C1的冲击电流而影响电源本身;其二:使负载获电延时数秒。在此过程中,因输出端的继电器J达不到12的吸合电压,合R接入电路起限流降压的作用,随着电源对C1、C3的充电完毕,继电器J接点吸合短路了R,这时,电源才进入正常的工作状态。
