100KHz-100MHz噪声消除电路图

文章摘要：消噪声电路可设计在100kHz～l00MHz超高频电路中。它主要由静噪救大Al、控制电路VTl～VT3、继电器KNf及稳压电源A2所组成。 工作原理如图所示。当没有收到信号时，则超高频应输出噪声电压小于100MV，经：极管VDl和电容cl、c2滤波后，其检波的直流电压很小。此电压进入集成放大器A1的输入端第②脚．@脚输出。经直浇放大后的电压仍然很小，无法推动三极管vTl工作，vT2截止VT3处下导通状态．继电器KM动作。一组触点断开喇叭；另一组触点点燃指示告警灯。 当收到信号后，超高频将有500mV的输出，经VDl和c1、c2检波后．直流电压由集成电路放大后．5脚得到大于：～3V的直流电压，去

100KHz-100MHz噪声消除电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

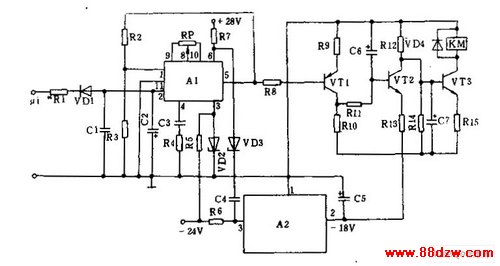

消噪声电路可设计在100kHz～l00MHz超高频电路中。它主要由静噪救大Al、控制电路VTl～VT3、继电器KNf及稳压电源A2所组成。 工作原理如图所示。当没有收到信号时，则超高频应输出噪声电压小于100MV，经：极管VDl和电容cl、c2滤波后，其检波的直流电压很小。此电压进入集成放大器A1的输入端第②脚．@脚输出。经直浇放大后的电压仍然很小，无法推动三极管vTl工作，vT2截止VT3处下导通状态．继电器KM动作。一组触点断开喇叭；另一组触点点燃指示告警灯。 当收到信号后，超高频将有500mV的输出，经VDl和c1、c2检波后．直流电压由集成电路放大后．5脚得到大于：～3V的直流电压，去推动三极管VD1工作．vT2导通，使vf3处理截止状态，继电器KM释放。此时，喇叭中的触点闭合，(喇叭可正常通话。)指示灯自动熄灭。其中．调节电节器RP．可以调节集成电路A1的输出控制电压。R14、c7为延时电路．它主要是避免电路收到外界串入的干扰信号而使电路误工作，R8为限流电阻。
