双音频电话拨号显示器电路图
[09-13 20:54:33] 来源:http://www.88dzw.com 单片机电路图 阅读:8340次
文章摘要:双音频电话拨号显示器电路如下图所示,本双音频话拨号显示电路由定极电路(D1~D4、R1、R2、DW)双音频译码电路(MC145436)、BCD码转换电路(反相器A、B,二输入门C、D)、移位显示电路(IC4、IC5、IC3、IC2、IC6~IC21)等部分构成。

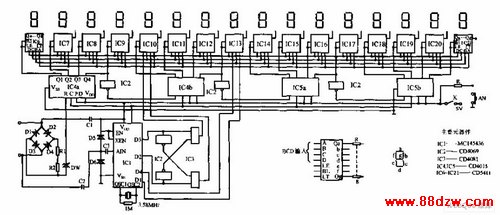

双音频电话拨号显示器电路如下图所示,本双音频话拨号显示电路由定极电路(D1~D4、R1、R2、DW)双音频译码电路(MC145436)、BCD码转换电路(反相器A、B,二输入门C、D)、移位显示电路(IC4、IC5、IC3、IC2、IC6~IC21)等部分构成。
